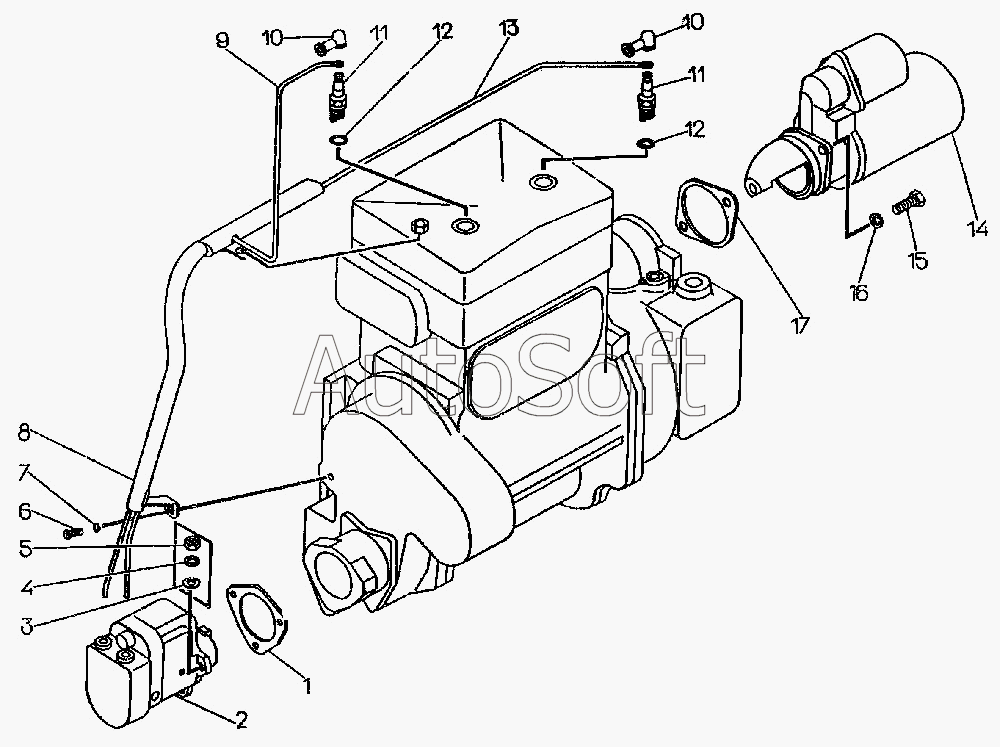

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Электрооборудование пускового двигателя
4
6
5
7
14
13
9
2
11
11
16
15
3
12
12
1
8
10
10
10
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10777СП | 1***П | Трубка | |
| 17-10-10СП | 1***П | Установка электрооборудования | |
| М149А-3728 000-01 | М***1 | Магнето М149-А | |
| 1 | М***2 | Магнето М149-А | |
| 2 | [***] | Болт М8х16.58.019 | |
| 3 | [***] | Шайба 8Т 65Г 09 | |
| 4 | 1***П | Трубка | |
| 5 | 1***П | Провод | |
| 5 | 1***П | Провод | |
| 6 | 1***П | Провод | |
| 6 | 1***П | Провод | |
| 7 | 1***9 | Наконечник | |
| 8 | [***] | Свеча зажигания М8Т1 | |
| 9 | 7***4 | Прокладка | |
| 10 | [***] | Стартер СТ230Е-3708 ООО-Т | |
| 10 | [***] | Стартер СТ230Е-3708 ООО-Э | |
| 11 | [***] | Болт М12х30.58.019 | |
| 12 | [***] | Шайба 12 ОТ 65Г 09 | |
| 13 | 4***6 | Прокладка | |
| 14 | 3***1 | Шайба | |
| 15 | [***] | Шайба 6Т 65Г 09 | |
| 16 | [***] | Гайка М6.6.019 |
