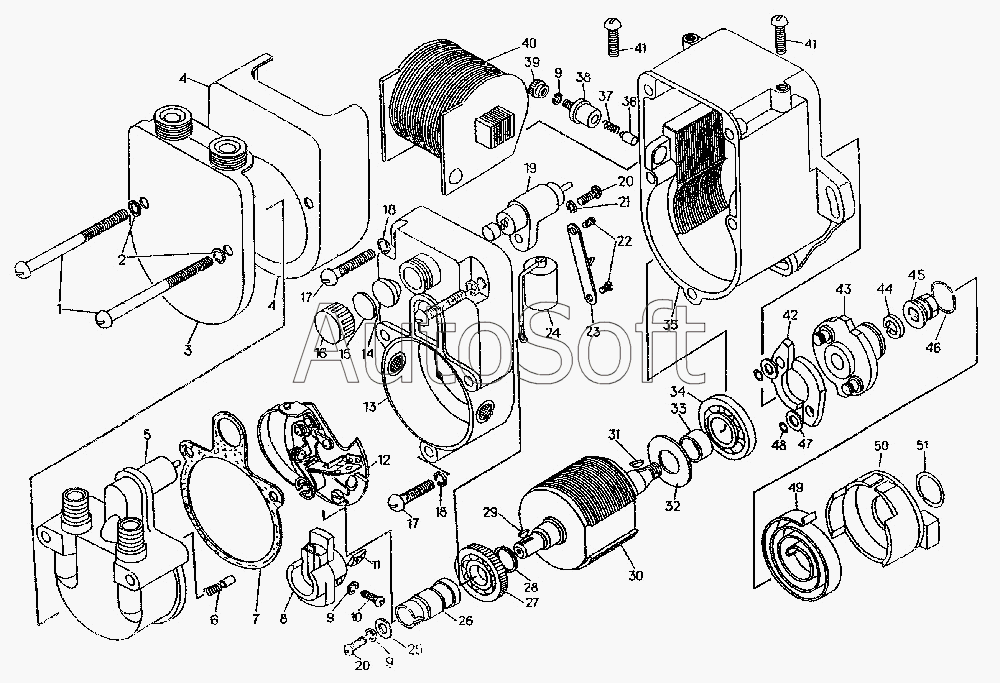

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Магнето
2
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
39
40
41
41
42
43
44
45
46
47
48
49
50
51
46
14
37
35
30
13
19
40
12
36
32
7
26
8
3
5
51
42
48
9
18
18
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М12-3728 130-01 | М***1 | Клемма выключения | |
| М149-3728 200-01 | М***1 | Ротор в сборе | |
| М149А-3728 000-01 | М***1 | Магнето М149-А | |
| М149А-3728 000-02 | М***2 | Магнето М149-А | |
| М21-3728 130 | М***0 | Клемма выключения | |
| МП 49-3728 200 | М***0 | Ротор в сборе | |
| МС149-3728 000 | М***0 | Пусковой ускоритель | |
| МС149-3728 000-01 | М***1 | Пусковой ускоритель | |
| Х3-108-56 | Х***6 | Шайба регулировочная толщиной 0,3 | |
| Х3-108-57 | Х***7 | Шайба регулировочная толщиной 0,2 | |
| Х3-108-58 | Х***8 | Шайба регулировочная толщиной 0,15 | |
| Х3-108-59 | Х***9 | Шайба регулировочная толщиной 0,1 | |
| 1 | Н***6 | Винт | |
| 2 | Б***9 | Шайба пружинная | |
| 2 | Б***1 | Шайба пружинная | |
| 3 | М***1 | Крышка экрана в сборе | |
| 3 | М***2 | Крышка экрана в сборе | |
| 4 | М***2 | Корпус экрана | |
| 5 | М***1 | Крышка распределителя в сборе | |
| 5 | М***0 | Крышка распределителя в сборе | |
| 6 | М***4 | Контакт с пружиной | |
| 7 | М***4 | Прокладка | |
| 7 | М***1 | Прокладка | |
| 8 | М***0 | Бегунок | |
| 8 | М***1 | Бегунок | |
| 9 | Х***2 | Шайба | |
| 9 | Х***1 | Шайба | |
| 10 | Н***4 | Винт | |
| 11 | М***3 | Гайка специальная | |
| 12 | М***1 | Пластина прерывателя магнето | |
| 12 | М***2 | Пластина прерывателя магнето | |
| 13 | М***1 | Крышка в сборе | |
| 13 | М***2 | Крышка в сборе | |
| 14 | Е***4 | Шайба резиновая | |
| 14 | Е***1 | Шайба резиновая | |
| 15 | М***4 | Заглушка | |
| 16 | М***1 | Гайка зажимная | |
| 17 | М***9 | Винт | |
| 18 | Х***1 | Шайба пружинная | |
| 18 | Х***1 | Шайба пружинная | |
| 19 | М***1 | Вывод в сборе | |
| 19 | М***0 | Вывод в сборе | |
| 20 | Д***7 | Винт | |
| 21 | М***9 | Шайба пружинная | |
| 22 | 7***4 | Винт | |
| 23 | М***2 | Держатель конденсатора | |
| 24 | [***] | Конденсатор К-42-18-8-0, 2мкФ | |
| 25 | М***1 | Шайба | |
| 26 | М***5 | Кулачок | |
| 26 | М***1 | Кулачок | |
| 27 | [***] | Подшипник 6012 | |
| 28 | Х***5 | Шайба регулировочная толщиной 0,5 | |
| 29 | М***3 | Шпонка | |
| 30 | М***0 | Ротор | |
| 30 | М***1 | Ротор | |
| 31 | М***4 | Шпонка | |
| 32 | М***3 | Шайба маслоотражательная | |
| 32 | М***1 | Шайба маслоотражательная | |
| 33 | М***6 | Втулка | |
| 34 | [***] | Подшипник 6015 | |
| 35 | М***1 | Корпус в сборе | |
| 35 | М***2 | Корпус в сборе | |
| 36 | М***6 | Контакт | |
| 36 | М***1 | Контакт | |
| 37 | М***5 | Пружина | |
| 37 | М***1 | Пружина | |
| 39 | М***2 | Гайка | |
| 40 | М***0 | Трансформатор в сборе | |
| 40 | М***1 | Трансформатор в сборе | |
| 41 | М***2 | Винт специальный | |
| 42 | М***1 | Защелка | |
| 42 | М***1 | Защелка | |
| 43 | М***0 | Втулка | |
| 44 | Х***9 | Шайба | |
| 44 | Х***1 | Шайба | |
| 45 | М***5 | Гайка | |
| 46 | М***6 | Замок | |
| 46 | М***0 | Замок | |
| 47 | П***2 | Шайба регулировочная | |
| 48 | П***4 | Замок | |
| 48 | П***1 | Замок | |
| 49 | М***2 | Пружина | |
| 50 | М***1 | Корпус | |
| 51 | М***7 | Замок | |
| 51 | М***1 | Замок |
