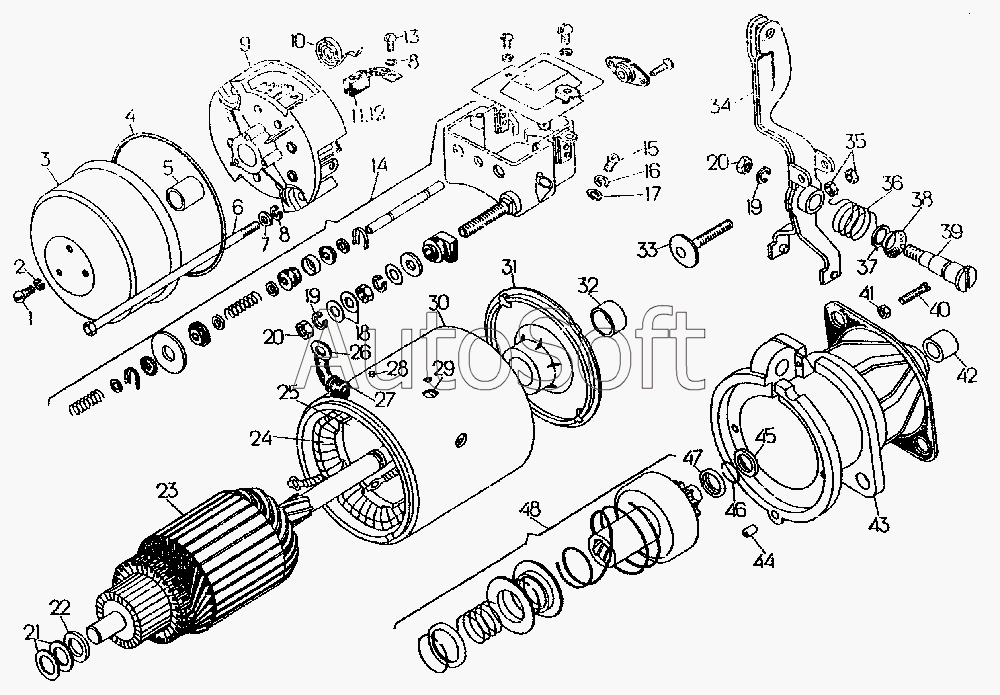

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Стартер пускового двигателя
15
42
44
48
34
30
26
43
14
1
13
40
28
41
35
20
20
2
16
17
8
8
19
19
18
37
11
12
4
39
38
36
33
7
6
47
45
46
21
3
31
32
25
29
27
24
23
22
9
5
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230Е-3708 000-Т | С***Т | Стартер | |
| СТ230Е-3708 000-Э | С***Э | Стартер | |
| СТ230Е-3708 400 | С***0 | Крышка | |
| 1 | [***] | Винт В.2М4х8.58.016 | |
| 2 | [***] | Шайба 4Н 65Г 016 | |
| 3 | С***1 | Кожух | |
| 4 | С***2 | Кольцо уплотнительное | |
| 5 | С***2 | Вкладыш | |
| 6 | С***3 | Шпилька | |
| 7 | С***1 | Шайба | |
| 8 | [***] | Шайба 6Т 65Г 09 | |
| 9 | С***0 | Крышка | |
| 10 | С***4 | Пружина | |
| 11 | [***] | Щетка ФЭ 3599164-02 | |
| 12 | [***] | Щетка ФЭ 3599164 | |
| 13 | [***] | Винт В.2М5х12.58.016 | |
| 14 | [***] | Выключатель ВК 14-3708 000 | |
| 15 | [***] | Винт В.2М5х22.58.016 | |
| 16 | [***] | Шайба 5Т 65Г 016 | |
| 17 | [***] | Шайба 5.01.016 | |
| 18 | [***] | Шайба 8х1.016 | |
| 19 | [***] | Шайба 8 65Г 016 | |
| 20 | [***] | Гайка М8-6Н.6.016 | |
| 21 | С***9 | Шайба | |
| 22 | С***5 | Шайба | |
| 23 | С***0 | Якорь | |
| 24 | С***1 | Катушки полюсов | |
| 25 | С***2 | Полюс | |
| 26 | С***0 | Вывод | |
| 27 | С***6 | Втулка Х1-9449 | |
| 28 | С***6 | Шпилька 1-ГБФ-95 | |
| 29 | С***5 | Винт полюса | |
| 30 | С***0 | Корпус | |
| 31 | С***1 | Держатель подшипника | |
| 32 | С***2 | Вкладыш | |
| 33 | С***0 | Штифт | |
| 34 | С***0 | Рычаг | |
| 35 | [***] | Гайка М6-6Н.5.016 | |
| 36 | С***6 | Пружина | |
| 37 | М***7 | Шайба | |
| 38 | С***5 | Втулка | |
| 39 | С***4 | Ось | |
| 40 | [***] | Винт В.М5х30.56 | |
| 41 | [***] | Гайка М5-6Н.5.016 | |
| 42 | С***2 | вкладыш СХ-138-58 | |
| 43 | С***1 | Крышка | |
| 44 | С***6 | Штифт | |
| 45 | С***5 | Шайба | |
| 46 | С***7 | Кольцо | |
| 47 | С***4 | Кольцо | |
| 48 | С***1 | Привод |
