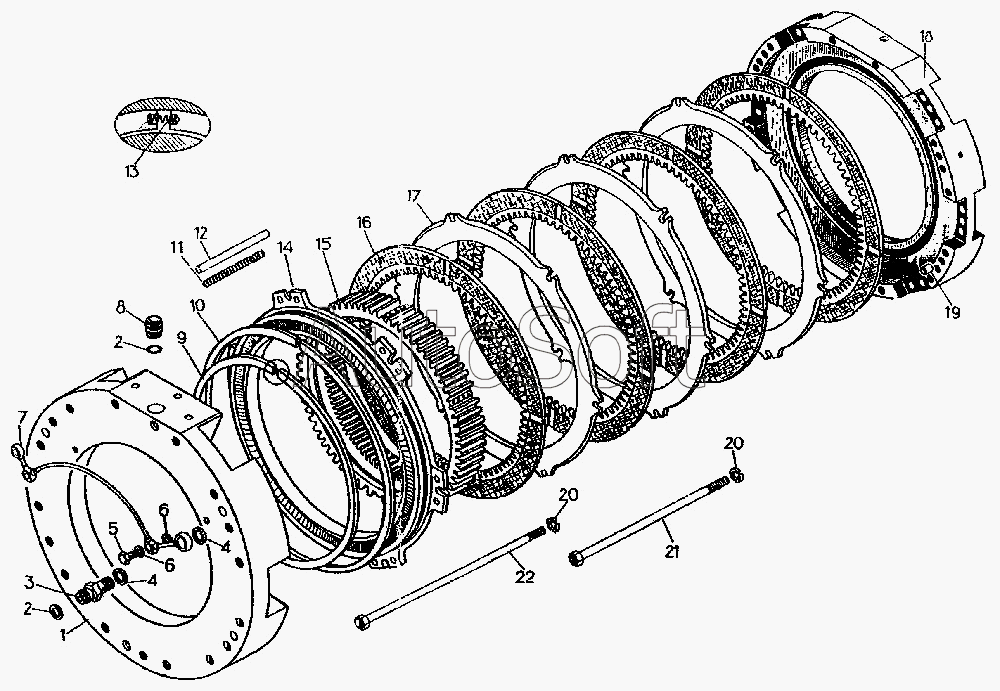

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Тормоза коробки передач
19
14
15
15
15
15
3
10
9
1
11
11
13
5
2
2
6
6
4
4
20
20
12
18
7
16
22
22
21
21
17
15
12
12
8
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Корпуса тормозов | |
| 1 | 6***6 | Корпуса тормозов | |
| 1 | 6***7 | Корпуса тормозов | |
| 1 | 6***8 | Корпуса тормозов | |
| 1 | 6***9 | Корпуса тормозов | |
| 2 | [***] | Кольцо 020-025-030-2-2 | |
| 3 | 6***8 | Втулка | |
| 4 | [***] | Кольцо 18х24 | |
| 5 | 6***3 | Штуцер | |
| 6 | [***] | Кольцо 10х16 | |
| 7 | 6***П | Труба | |
| 8 | 6***5 | Втулка | |
| 9 | 6***4 | Кольцо | |
| 10 | 6***3 | Кольцо | |
| 11 | 7***4 | Пружина | |
| 11 | 7***5 | Пружина | |
| 12 | 6***9 | Направляющая дисков | |
| 12 | 6***0 | Направляющая дисков | |
| 12 | 6***1 | Направляющая дисков | |
| 13 | 7***9 | Пружина | |
| 14 | 6***2 | Поршень | |
| 15 | 6***П | Колесо зубчатое | |
| 15 | 6***5 | Колеса зубчатые | |
| 15 | 6***6 | Колеса зубчатые | |
| 15 | 6***7 | Колеса зубчатые | |
| 15 | 6***8 | Колеса зубчатые | |
| 16 | 6***П | Диск | |
| 17 | 6***8 | Диск | |
| 18 | 6***П | Корпус | |
| 19 | 7***2 | Штифт | |
| 20 | [***] | Шайба 12 ОТ 65Г 00 | |
| 21 | 6***8 | Стяжка | |
| 21 | 6***П | Стяжка | |
| 22 | 6***6 | Стяжка | |
| 22 | 6***П | Стяжка |
