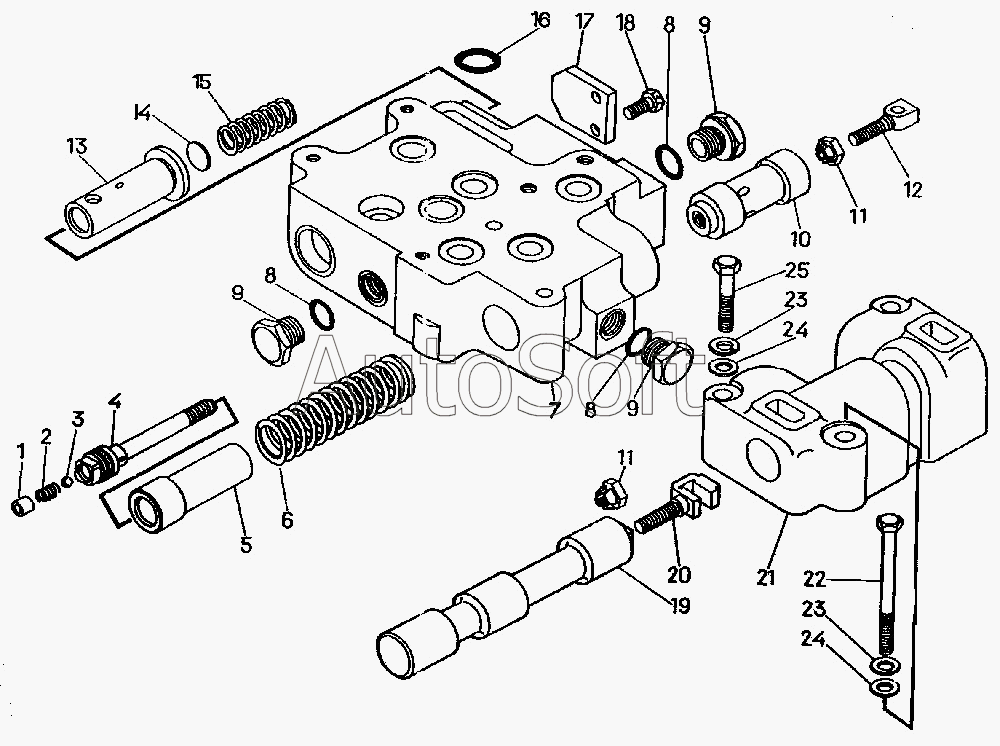

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Плита и блок реверса
13
17
1
11
11
7
21
19
12
20
10
4
5
14
9
9
9
2
15
6
18
24
24
25
22
23
23
8
8
8
16
3
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-12-201 СП | 6***П | Плита | |
| 64-12-202СП | 6***П | Блок реверса | |
| 64-12-204СП | 6***П | Клапан предохранительный | |
| 1 | 6***1 | Заглушка | |
| 2 | 7***6 | Пружина | |
| 3 | [***] | Шарик Б 6-200 | |
| 4 | 6***6 | Шток | |
| 5 | 6***7 | Втулка | |
| 6 | 7***2 | Пружина | |
| 7 | 6***3 | Корпус | |
| 8 | [***] | Кольцо 018-022-25-2-2 | |
| 9 | 7***0 | Пробка | |
| 10 | 6***5 | Золотник | |
| 11 | 6***2 | Стопор | |
| 12 | 6***3 | Тяга | |
| 13 | 6***9 | Клапан | |
| 14 | 6***8 | Проставка | |
| 14 | 6***1 | Проставка | |
| 15 | 7***8 | Пружина | |
| 16 | [***] | Кольцо 022-028-36-2-2 | |
| 17 | 6***0 | Планка | |
| 18 | 2***3 | Болт | |
| 19 | 6***2 | Золотник | |
| 20 | 6***4 | Тяга | |
| 21 | 6***4 | Корпус | |
| 22 | [***] | Болт М10-6gх130.58.019 | |
| 23 | [***] | Шайба 10 ОТ 65Г 09 | |
| 24 | 3***8 | Шайба | |
| 25 | [***] | Болт М10х70.58.019 |
