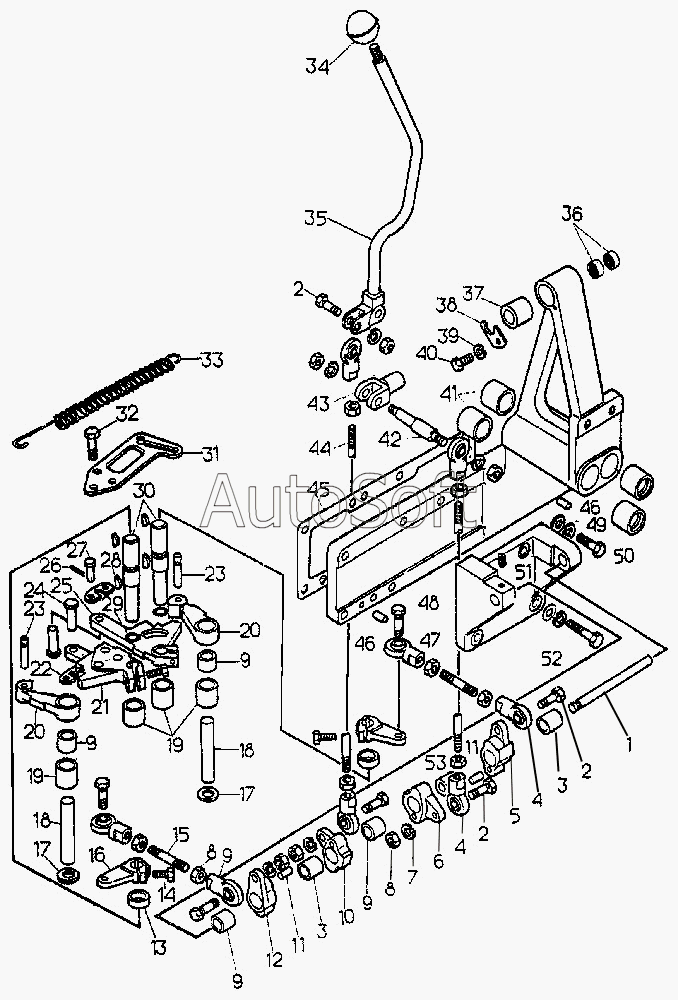

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Детали управления коробкой передач (продолжение)
50
47
37
41
11
33
45
24
27
2
2
2
43
17
17
40
14
53
53
53
52
51
3
29
39
7
26
28
36
36
46
46
6
16
35
34
9
9
9
9
9
18
18
19
19
22
13
30
38
21
20
20
3
3
25
4
4
15
46
1
44
12
1
5
43
42
31
32
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Валик | |
| 1 | 6***3 | Рычаг | |
| 2 | 0***7 | Болт | |
| 3 | 6***2 | Втулка | |
| 3 | [***] | Гайка М10.6.019 | |
| 4 | 6***П | Шарнир | |
| 5 | 6***4 | Рычаг | |
| 6 | 6***3 | Рычаг | |
| 7 | [***] | Шайба 10 ОТ 65Г 09 | |
| 9 | 1***8 | Втулка | |
| 11 | 7***6 | Штифт | |
| 12 | 6***2 | Рычаг | |
| 13 | 6***8 | Проставка | |
| 14 | [***] | Болт М8х25.58.019 | |
| 15 | 5***8 | Тяга | |
| 16 | 6***7 | Рычаг | |
| 17 | 3***4 | Шайба | |
| 18 | 6***1 | Стопор | |
| 19 | 6***2 | Проставка | |
| 20 | 5***1 | Рычаг | |
| 21 | 6***0 | Рычаг | |
| 22 | 6***3 | Планка | |
| 23 | 6***0 | Палец | |
| 24 | 7***7 | Палец | |
| 25 | 6***6 | Рычаг | |
| 26 | [***] | Шплинт 2х20 | |
| 27 | 7***8 | Ось | |
| 28 | [***] | Шпонка 4х6,5 | |
| 29 | [***] | Кольцо 014-018-25-2-2 | |
| 30 | 6***0 | Валик | |
| 31 | 6***0 | Кулиса | |
| 32 | 6***9 | Стяжка | |
| 33 | 7***1 | Пружина | |
| 34 | 1***П | Рукоятка | |
| 35 | 6***П | Рычаг | |
| 36 | [***] | Подшипник 942/20 | |
| 36 | [***] | Подшипник 943/20 | |
| 37 | 6***8 | Втулка | |
| 38 | 6***0 | Валик | |
| 39 | [***] | Шайба 8Т 65Г 09 | |
| 40 | [***] | Болт М8х20.58.019 | |
| 41 | 6***3 | Втулка | |
| 42 | 6***9 | Валик | |
| 43 | 3***8 | Шайба | |
| 43 | 6***8 | Рычаг | |
| 44 | 6***1 | Тяга | |
| 45 | 7***2 | Прокладка | |
| 46 | 6***9 | Кронштейн | |
| 46 | 7***6 | Штифт | |
| 47 | 6***4 | Кронштейн | |
| 50 | [***] | Болт М10х40.58.019 | |
| 51 | [***] | Винт В.М8х16.14Н | |
| 52 | [***] | Болт М10х55.58.019 | |
| 53 | 6***2 | Втулка |
