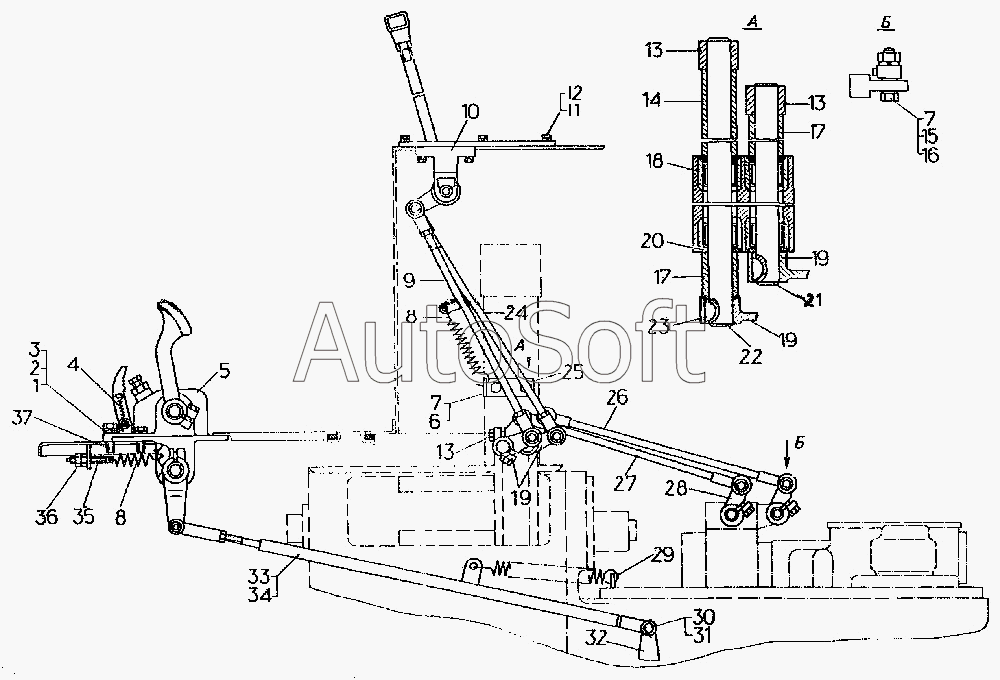

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Управление поворотом
37
8
8
8
20
35
30
23
29
11
6
4
38
16
12
7
3
18
31
28
32
5
33
34
26
27
9
24
10
13
13
13
17
17
21
25
14
22
2
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-13-4СП | 6***П | Управление поворотом | |
| 2 | 6***7 | Зацеп | |
| 3 | [***] | Шайба 12 ОТ 65Г 09 | |
| 4 | 7***8 | Пружина | |
| 5 | 6***П | Механизм управления тормозами | |
| 6 | [***] | Болт М10х30.58.019 | |
| 7 | [***] | Шайба 10 ОТ 65Г 09 | |
| 8 | 7***3 | Пружина | |
| 9 | 6***П | Тяга | |
| 10 | 6***П | Механизм управления | |
| 11 | [***] | Болт М8х25.88.35.019 | |
| 12 | [***] | Шайба 8Т 65Г 09 | |
| 13 | 6***6 | Рычаг | |
| 14 | 6***7 | Втулка | |
| 15 | 7***8 | Болт | |
| 16 | [***] | Гайка М10.6.019 | |
| 17 | 6***7 | Втулка | |
| 18 | [***] | Подшипник 942/20 | |
| 20 | 7***3 | Кольцо | |
| 21 | 6***8 | Валик | |
| 22 | 6***8 | Валик | |
| 23 | 3***6 | Шпонка | |
| 24 | 6***П | Тяга | |
| 25 | 6***5 | Кронштейн | |
| 26 | 6***П | Тяга | |
| 27 | 6***П | Тяга | |
| 28 | 7***3 | Пружина | |
| 29 | 3***3 | Пружина | |
| 30 | 1***7 | Палец | |
| 31 | [***] | Шплинт 3,2х25 | |
| 32 | 6***4 | Рычаг | |
| 33 | 6***П | Тяга | |
| 34 | 6***П | Тяга | |
| 35 | 6***2 | Винт | |
| 37 | [***] | Болт М12х55.58.019 | |
| 38 | [***] | Гайка М8х1-6.019 |
