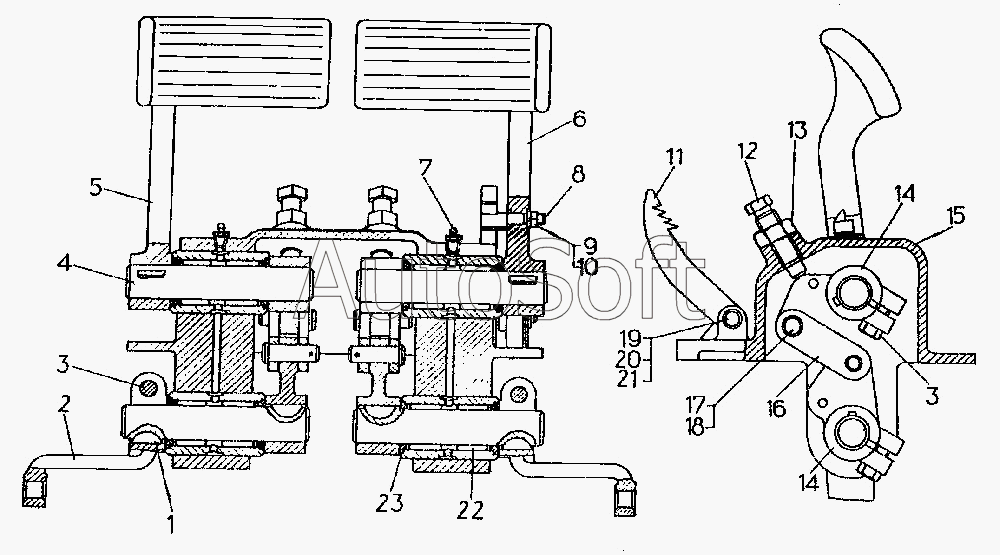

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Механизм управления тормозами
15
8
19
12
4
5
6
11
16
14
14
2
1
23
17
13
3
3
9
10
20
21
18
7
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-13-128СП | 6***П | Механизм управления тормозами | |
| 1 | 7***0 | Шпонка | |
| 2 | 6***9 | Рычаг | |
| 3 | [***] | Болт М10х30.58.019 | |
| 4 | 6***6 | Валик | |
| 5 | 6***7 | Педаль | |
| 6 | 6***8 | Педаль | |
| 7 | [***] | Масленка 1.3..УХЛ | |
| 8 | 3***5 | Зуб | |
| 9 | [***] | Гайка М8.6.019 | |
| 10 | 3***6 | Шайба | |
| 11 | 6***0 | Защелка | |
| 12 | 5***7 | Упор | |
| 13 | 3***6 | Гайка | |
| 14 | 6***2 | Рычаг | |
| 15 | 6***П | Корпус | |
| 16 | 6***1 | Серьга | |
| 17 | 1***7 | Палец | |
| 18 | [***] | Шплинт 3,2х25 | |
| 19 | 3***0 | Палец | |
| 20 | 3***1 | Шайба | |
| 21 | [***] | Шплинт 2х14 | |
| 22 | [***] | Подшипник 943/25 | |
| 23 | 7***2 | Кольцо |
