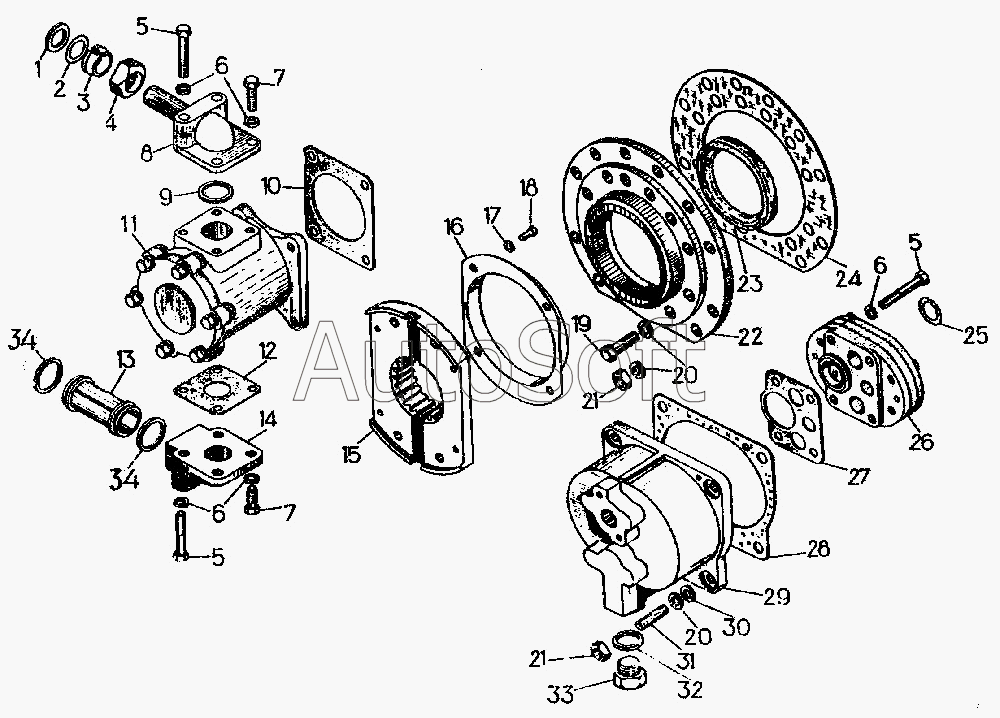

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Детали гидротрансформатора
8
15
29
22
16
13
14
2
31
33
10
27
12
24
28
9
4
3
30
1
18
7
7
19
5
5
5
21
21
17
6
6
6
20
20
25
32
34
34
11
26
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-109СП | 6***П | Крышка | |
| 64-14-112СП | 6***П | Полумуфта | |
| 1 | 4***6 | Кольцо | |
| 2 | 6***3 | Проставка | |
| 3 | 2***0 | Цанга | |
| 4 | 2***9 | Гайка | |
| 5 | [***] | Болт М10х75.58.019 | |
| 6 | [***] | Шайба 10 ОТ 65Г 09 | |
| 7 | [***] | Болт М10х25.58.019 | |
| 8 | 6***П | Муфта | |
| 9 | 7***3 | Кольцо | |
| 10 | 7***1 | Прокладка | |
| 11 | [***] | Насос НШ 50А-3-00 | |
| 12 | 7***9 | Прокладка | |
| 13 | 6***2 | Втулка | |
| 14 | 6***5 | Муфта | |
| 15 | 6***3 | Полумуфта | |
| 16 | 6***0 | Отражатель | |
| 17 | [***] | Шайба 8Т 65Г 09 | |
| 18 | [***] | Болт М8х20.58.019 | |
| 19 | [***] | Болт М12х40.58.019 | |
| 20 | [***] | Шайба 12 ОТ 65Г 09 | |
| 21 | [***] | Гайка М12х1,25-6.019 | |
| 22 | 6***7 | Крышка | |
| 23 | [***] | Манжета 2.1-100х125-4 | |
| 24 | 7***9 | Прокладка | |
| 25 | [***] | Кольцо В25 | |
| 26 | [***] | Насос НМШ 25-00-00 | |
| 27 | 7***9 | Прокладка | |
| 28 | 7***0 | Прокладка | |
| 29 | 6***1 | Корпус | |
| 30 | 3***1 | Шайба | |
| 31 | 7***6 | Шпилька | |
| 32 | [***] | Кольцо 27х35 | |
| 33 | 7***4 | Пробка | |
| 34 | [***] | Кольцо 035-043-46-2-2 |
