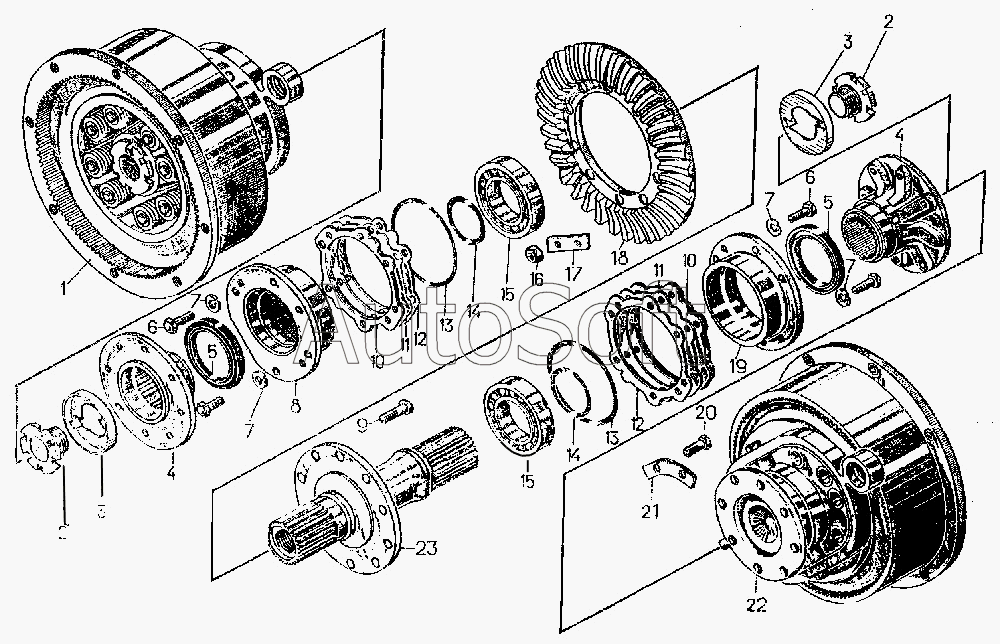

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Главная передача с бортовыми фрикционами
22
1
10
10
23
19
8
11
11
12
12
2
2
4
4
18
20
3
3
9
6
6
16
21
17
14
14
13
13
7
7
7
7
15
15
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-16-1СП | 6***П | Главная передача с бортовыми фрикционами | |
| 1 | 2***П | Фрикцион бортовой левый | |
| 2 | 2***1 | Пробка | |
| 3 | 7***4 | Пластина | |
| 4 | 5***4 | Фланец | |
| 5 | [***] | Манжета 2.1-100х125-4 | |
| 6 | 2***6 | Болт | |
| 7 | [***] | Шайба 12 ОТ 65Г 09 | |
| 8 | 2***1 | Корпус подшипника | |
| 9 | 1***3 | Болт | |
| 10 | 2***П | Прокладка | |
| 11 | 2***4 | Прокладка | |
| 12 | 2***5 | Прокладка | |
| 13 | 4***5 | Кольцо | |
| 14 | 4***1 | Кольцо | |
| 15 | [***] | Подшипник 7516А | |
| 16 | 3***2 | Гайка | |
| 17 | 3***6 | Пластина | |
| 18 | 6***1 | Шестерня коническая | |
| 19 | 2***1 | Корпус подшипника | |
| 20 | 7***9 | Болт | |
| 21 | 3***8 | Пластина | |
| 22 | 2***П | Фрикцион бортовой правый | |
| 23 | 2***1 | Вал |
