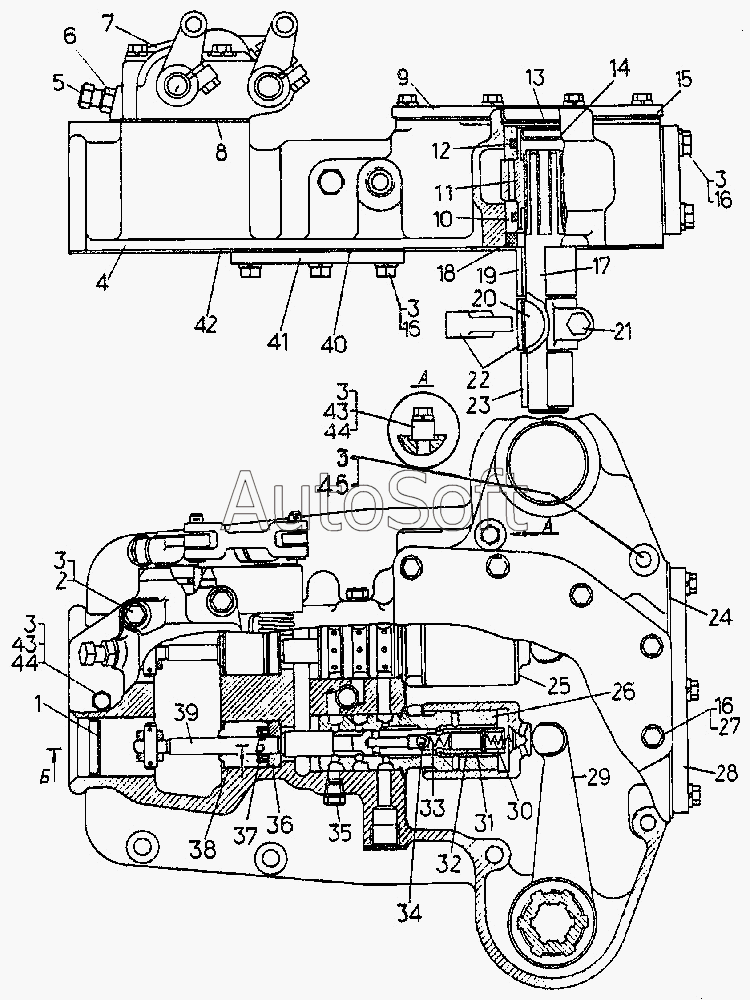

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Сервомеханизм
24
8
40
14
26
11
13
36
29
21
35
33
15
42
27
16
16
16
2
44
44
45
6
12
37
3
3
3
3
3
3
34
19
4
7
1
25
10
9
31
38
23
28
22
41
17
43
43
39
5
32
20
30
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17309СП | 1***П | Муфта | |
| 21-17-106СП | 2***П | Золотник | |
| 64-17-2СП | 6***П | Сервомеханизм | |
| 1 | 1***9 | Заглушка | |
| 2 | [***] | Болт М10х75.58.019 | |
| 3 | [***] | Шайба 10 ОТ 65Г 09 | |
| 4 | 5***П | Корпус | |
| 5 | 7***0 | Болт | |
| 6 | [***] | Гайка М12.6.019 | |
| 7 | 6***П | Корпус | |
| 8 | 7***1 | Прокладка | |
| 9 | 2***1 | Крышка | |
| 10 | 2***2 | Втулка | |
| 11 | 1***0 | Муфта | |
| 12 | [***] | Кольцо 042-050-46-2-2 | |
| 13 | 1***1 | Заглушка | |
| 14 | 0***5 | Заглушка | |
| 15 | 7***9 | Прокладка | |
| 16 | [***] | Болт М10х30.58.019 | |
| 17 | 5***5 | Валик | |
| 18 | 7***2 | Кольцо-прокладка | |
| 19 | 5***7 | Втулка | |
| 20 | 7***9 | Шпонка | |
| 21 | 2***6 | Болт | |
| 22 | 5***4 | Рычаг | |
| 23 | 5***6 | Втулка | |
| 24 | 4***1 | Прокладка | |
| 25 | 2***1 | Поршень | |
| 26 | 1***1 | Гильза | |
| 27 | 4***2 | Кольцо | |
| 28 | 5***5 | Крышка | |
| 29 | 1***2 | Рычаг | |
| 30 | 7***9 | Пружина | |
| 31 | 2***6 | Золотник | |
| 32 | 7***6 | Штифт | |
| 33 | 3***1 | Пружина | |
| 34 | [***] | Шарик Б 10-200 | |
| 35 | 3***1 | Пробка | |
| 36 | 1***9 | Кольцо | |
| 37 | [***] | Манжета 3-25х13-6 | |
| 38 | 2***4 | Втулка | |
| 39 | 6***5 | Ось | |
| 40 | 7***7 | Прокладка | |
| 41 | 5***1 | Крышка | |
| 42 | 4***6 | Прокладка | |
| 43 | 5***2 | Втулка | |
| 44 | [***] | Болт М10-6gх120.58.019 | |
| 45 | [***] | Болт М10-6gх130.58.019 |
