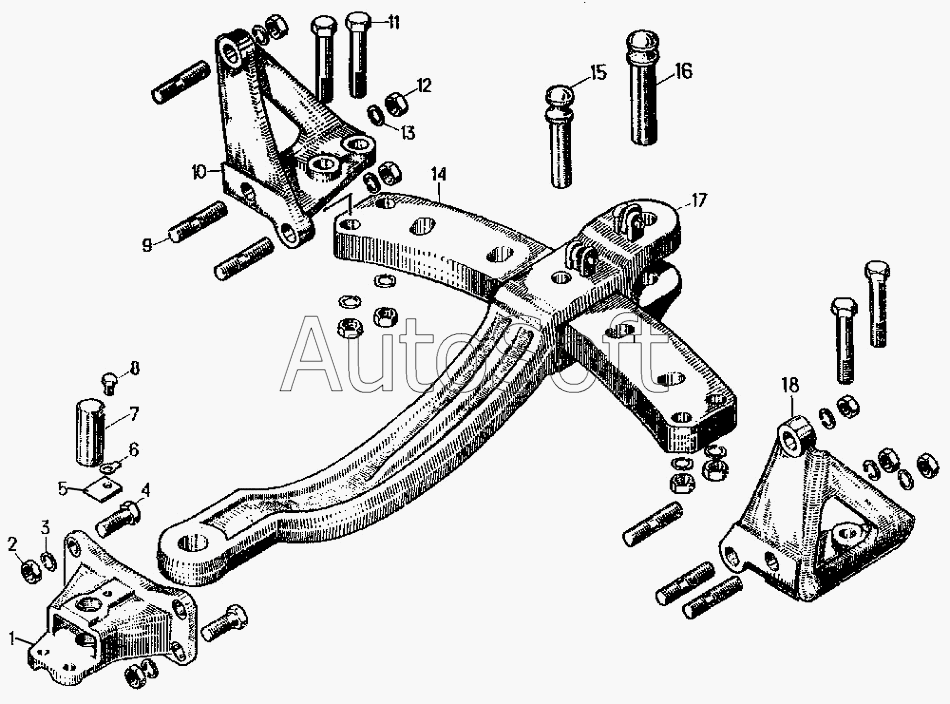

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Прицепное устройство маятникового типа
17
6
10
18
15
16
1
7
5
14
11
9
8
4
2
12
3
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20400СП | 2***П | Прицепное устройство | |
| 1 | 2***4 | Кронштейн передний | |
| 2 | [***] | Гайка М24.6.019 | |
| 3 | [***] | Шайба 24Т 65Г 09 | |
| 4 | [***] | Болт М24х75.88.45.019 | |
| 5 | 2***6 | Планка | |
| 6 | 7***2 | Шайба | |
| 7 | 2***5 | Ось | |
| 8 | [***] | Болт М12х1,25х25.58.019 | |
| 9 | 2***8 | Шпилька | |
| 10 | 2***0 | Кронштейн левый | |
| 11 | 2***6 | Болт | |
| 12 | [***] | Гайка М30х2-8.019 | |
| 13 | [***] | Шайба 30 65Г 09 | |
| 14 | 2***2 | Площадка | |
| 15 | 2***7 | Штырь площадки | |
| 16 | 2***8 | Штырь серьги | |
| 17 | 5***П | Серьга | |
| 18 | 2***1 | Кронштейн правый |
