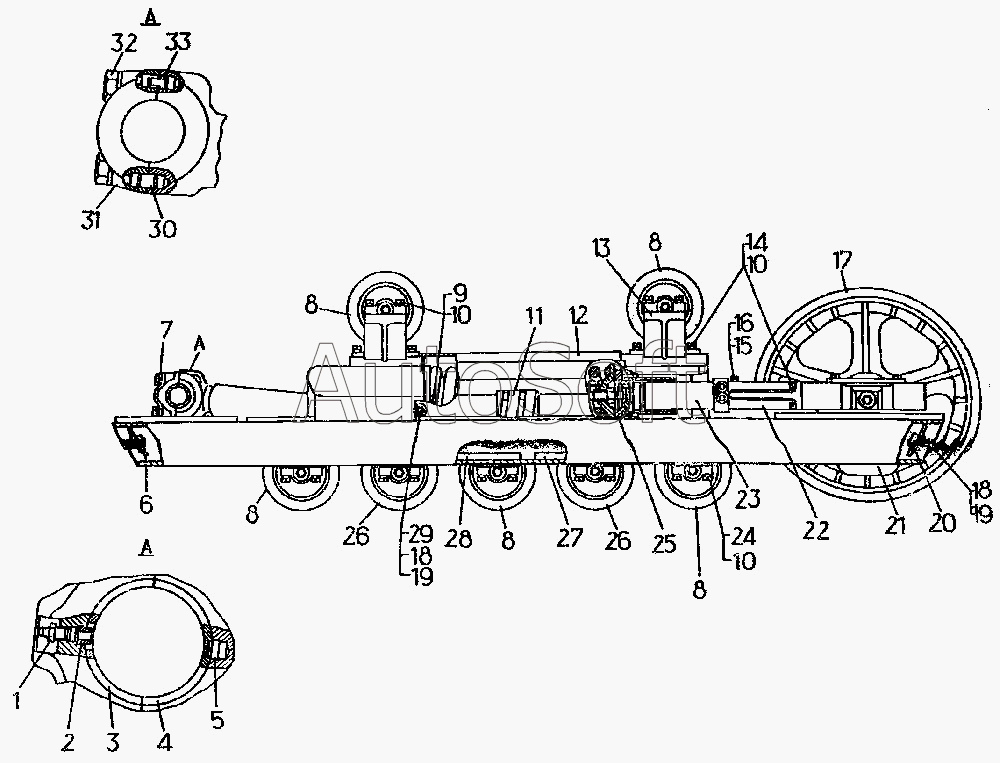

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Тележки
30
20
5
4
15
32
24
33
14
29
6
19
19
9
18
18
16
10
10
10
7
1
2
11
17
25
8
8
8
8
8
26
26
23
21
3
13
22
31
12
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-21-138СП | 5***П | Колесо натяжное левое | |
| 50-21-259-01СП | 5***П | Рама тележки левая | |
| 50-21-268-01СП | 5***П | Тележка правая в сборе тракторов Т-170М.01 | |
| 50-21-269-01СП | 5***П | Тележка левая в сборе тракторов Т-170М.01 | |
| 1 | [***] | Масленка 1.3.Ц6 | |
| 2 | 5***2 | Фиксатор | |
| 3 | 5***3 | Вкладыш | |
| 4 | 5***3 | Вкладыш | |
| 5 | 5***2 | Фиксатор | |
| 6 | 5***3 | Крышка | |
| 7 | [***] | Шайба 30 65Г 09 | |
| 8 | 2***П | Каток однобортный | |
| 9 | [***] | Болт М20х50.88.35.019 | |
| 10 | [***] | Шайба 20 ОТ 65Г 09 | |
| 11 | 2***П | Механизм сдавания | |
| 12 | 5***8 | Щиток | |
| 13 | 2***4 | Кронштейн | |
| 14 | 2***4 | Болт | |
| 15 | 6***8 | Стопор | |
| 16 | [***] | Шайба 16 ОТ 65Г 09 | |
| 17 | 2***П | Колесо натяжное правое | |
| 18 | [***] | Шайба 12 ОТ 65Г 09 | |
| 19 | [***] | Болт М12х25.58.019 | |
| 20 | 5***4 | Крышка | |
| 21 | 5***П | Рама тележки правая | |
| 22 | 5***3 | Вилка | |
| 23 | 5***П | Механизм натяжения | |
| 24 | 7***1 | Болт | |
| 25 | 2***П | Фланец | |
| 26 | 2***П | Каток двубортный | |
| 27 | 5***2 | Планка | |
| 28 | 5***3 | Планка | |
| 29 | 3***2 | Шайба | |
| 30 | 3***2 | Штифт | |
| 31 | 5***5 | Крышка пяты | |
| 32 | 7***6 | Болт | |
| 33 | 7***2 | Штифт |
