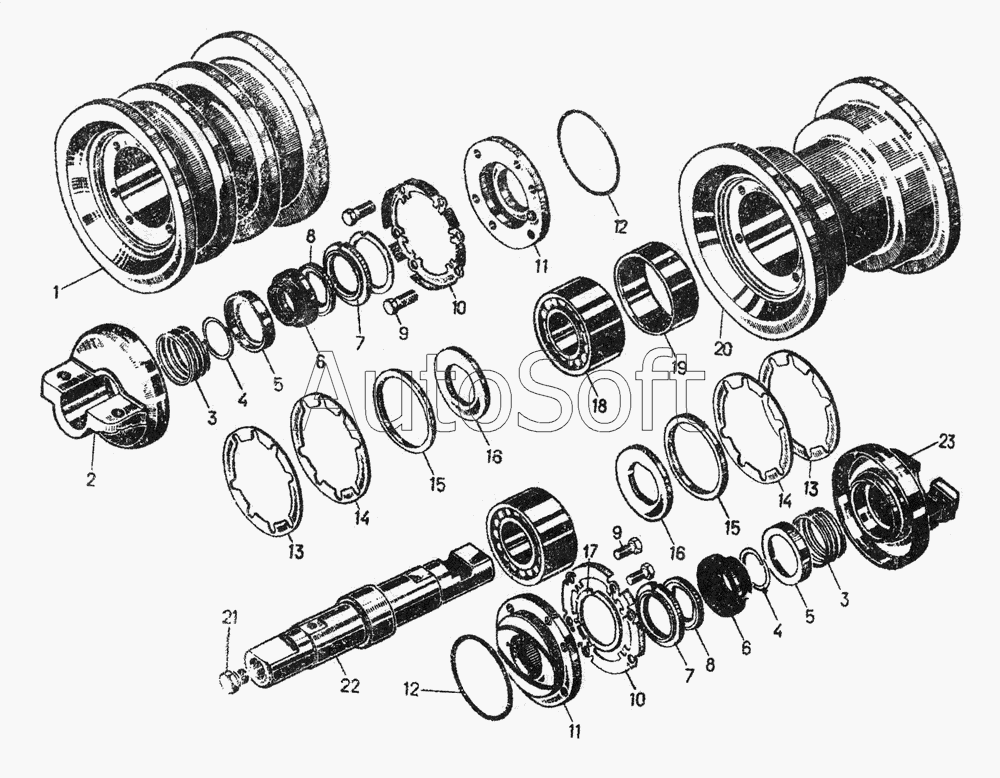

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Каток однобортный, комплект 24-21-169СП
10
10
20
1
18
4
4
6
6
17
8
8
7
7
12
12
23
2
19
11
11
14
14
3
3
21
9
9
16
16
22
5
5
13
13
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Ролик двубортный | |
| 2 | 2***8 | Крышка | |
| 3 | 3***6 | Пружина | |
| 4 | 7***8 | Кольцо | |
| 5 | 2***0 | Обойма | |
| 6 | 7***8 | Манжета | |
| 7 | 2***5 | Кольцо | |
| 8 | 2***6 | Кольцо | |
| 9 | 2***6 | Болт | |
| 10 | 2***8 | Шайба | |
| 11 | 2***П | Шайба | |
| 12 | К***2 | Кольцо 110-120-58-2-2 | |
| 13 | 2***3 | Прокладка | |
| 14 | 2***8 | Прокладка | |
| 15 | 2***2 | Кольцо | |
| 16 | 2***8 | Шайба | |
| 17 | 7***7 | Прокладка | |
| 18 | П***Ч | Подшипник 954712КЧ | |
| 19 | 2***1 | Втулка | |
| 20 | 2***П | Ролик однобортный | |
| 21 | 3***5 | Пробка | |
| 22 | 2***6 | Ось | |
| 23 | 2***9 | Крышка |
