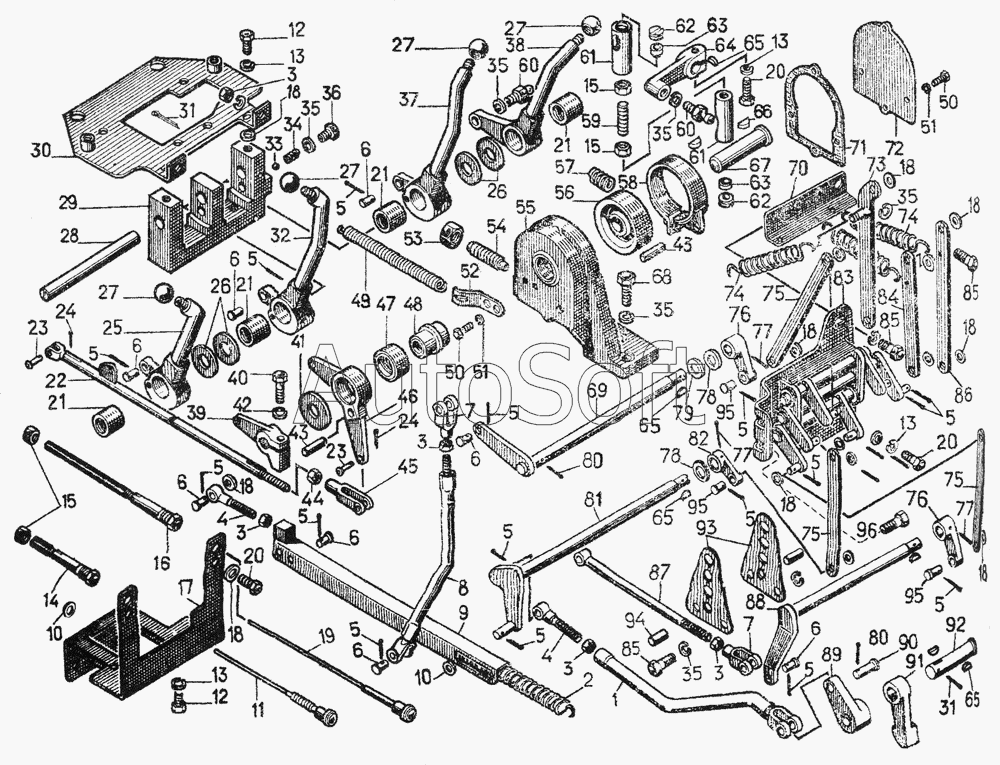

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Управление двигателем 51-74-1СП
55
48
46
47
43
43
40
41
66
56
67
72
39
58
54
57
71
53
42
45
22
44
23
23
68
52
49
50
50
51
51
24
24
60
60
62
62
61
61
63
63
59
38
32
37
25
21
21
21
21
36
34
30
16
11
19
14
28
29
26
26
17
27
27
27
27
12
12
13
13
13
13
33
1
8
7
7
87
9
4
4
15
15
15
90
10
10
79
64
89
73
88
81
69
83
91
84
86
75
75
75
76
76
82
70
92
78
78
65
65
65
65
74
74
2
6
6
6
6
6
6
6
6
95
95
95
96
85
85
85
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
80
80
77
77
77
31
31
93
94
3
3
3
3
3
35
35
35
35
35
35
18
18
18
18
18
18
18
18
18
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-74- 196СП | 1***П | Тяга | |
| 16-74-100СП | 1***П | Установка акселератора | |
| 16-74-150СП | 1***П | Акселератор | |
| 16-74-151СП | 1***П | Корпус | |
| 16-74-152СП | 1***П | Рычаг | |
| 16-74-153СП | 1***П | Тяга акселератора | |
| 16-74-166СП | 1***П | Рычаг | |
| 51-74-102СП | 5***П | Блок управления | |
| 51-74-103СП | 5***П | Тяга | |
| 51-74-104СП | 5***П | Тяга | |
| 51-74-105СП | 5***П | Тяга | |
| 51-74-106СП | 5***П | Тяга | |
| 51-74-117СП | 5***П | Рычаг | |
| 51-74-118СП | 5***П | Рычаг | |
| 51-74-119СП | 5***П | Рычаг | |
| 74107СП | 7***П | Муфта | |
| 1 | 5***П | Тяга | |
| 2 | 7***3 | Пружина | |
| 3 | Г***9 | Гайка М10.6.019 | |
| 4 | 5***2 | Тяга | |
| 5 | Ш***5 | Шплинт 2,5x25 | |
| 6 | 7***5 | Ось | |
| 7 | 2***8 | Вилка | |
| 8 | 5***П | Тяга | |
| 9 | 5***П | Тяга | |
| 10 | 3***5 | Шайба | |
| 11 | 1***П | Тяга | |
| 12 | Б***9 | Болт М10х20.46.019 | |
| 13 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 14 | 1***П | Оболочка | |
| 15 | Г***9 | Гайка М12х1,25.6.019 | |
| 16 | 1***П | Оболочка | |
| 17 | 5***П | Кронштейн | |
| 18 | 3***8 | Шайба | |
| 19 | 1***П | Тяга | |
| 20 | Б***9 | Болт М10х25.46.019 | |
| 21 | 2***4 | Втулка | |
| 22 | 1***П | Тяга | |
| 23 | 0***5 | Валик | |
| 24 | Ш***4 | Шплинт 2x14 | |
| 25 | 5***П | Рычаг | |
| 26 | 1***2 | Прокладка | |
| 27 | Р***О | Ручка 11 ПЗО | |
| 28 | 1***1 | Валик | |
| 29 | 1***2 | Кронштейн | |
| 30 | 1***П | Кронштейн | |
| 31 | Ш***0 | Шплинт 5x50 | |
| 32 | 5***П | Рычаг | |
| 33 | Ш***Н | Шарик BV-10 мм Н | |
| 34 | 3***6 | Пружина | |
| 35 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 36 | 2***8 | Болт | |
| 37 | 5***П | Рычаг | |
| 38 | 1***П | Рычаг | |
| 39 | 1***1 | Рычаг | |
| 40 | 2***8 | Болт | |
| 41 | 3***2 | Шайба | |
| 42 | Ш***6 | Шайба 8Т.65Г.06 | |
| 43 | 7***3 | Штифт | |
| 44 | Г***9 | Гайка М8.6.019 | |
| 45 | 0***6 | Вилка | |
| 46 | 1***П | Рычаг | |
| 47 | 2***4 | Втулка | |
| 48 | 1***2 | Втулка | |
| 49 | 7***5 | Пружина | |
| 50 | Б***9 | Болт М6х14.46.019 | |
| 51 | Ш***6 | Шайба 6Т.65Г.06 | |
| 52 | 1***4 | Кронштейн | |
| 53 | Г***9 | Гайка М20х1,5.6.019 | |
| 54 | 7***3 | Винт | |
| 55 | 1***7 | Корпус акселератора | |
| 56 | 1***8 | Барабан | |
| 57 | 7***8 | Пружина | |
| 58 | 2***П | Лента тормозная | |
| 59 | 7***2 | Шпилька | |
| 60 | 7***9 | Палец | |
| 61 | 7***6 | Корпус | |
| 62 | 7***1 | Вкладыш | |
| 63 | 7***7 | Пробка | |
| 64 | 1***3 | Рычаг | |
| 65 | 7***4 | Шпонка | |
| 66 | 3***6 | Шпонка | |
| 67 | 1***9 | Ось | |
| 68 | 2***6 | Болт | |
| 69 | 5***П | Валик | |
| 70 | 5***8 | Кронштейн | |
| 71 | 7***1 | Прокладка | |
| 72 | 1***0 | Крышка | |
| 73 | 5***П | Тяга | |
| 74 | 7***9 | Пружина | |
| 75 | 5***5 | Тяга | |
| 76 | 5***6 | Рычаг | |
| 77 | Ш***0 | Шплинт 3,2x40 | |
| 78 | 5***3 | Упор | |
| 79 | 3***1 | Шайба | |
| 80 | Ш***5 | Шплинт 3,2x25 | |
| 81 | 5***П | Валик | |
| 82 | 5***7 | Рычаг | |
| 83 | 5***П | Мостик переходной | |
| 84 | 5***3 | Тяга | |
| 85 | Б***9 | Болт М12х30.46.019 | |
| 86 | 5***4 | Тяга | |
| 87 | 5***9 | Тяга | |
| 88 | 5***П | Валик | |
| 89 | 2***1 | Рычаг | |
| 90 | 1***7 | Палец | |
| 91 | 5***2 | Рычаг | |
| 92 | 5***0 | Валик | |
| 93 | 5***4 | Планка | |
| 94 | 3***2 | Штифт | |
| 95 | 7***5 | Ось | |
| 96 | Б***9 | Болт M12x25.46.019 |
