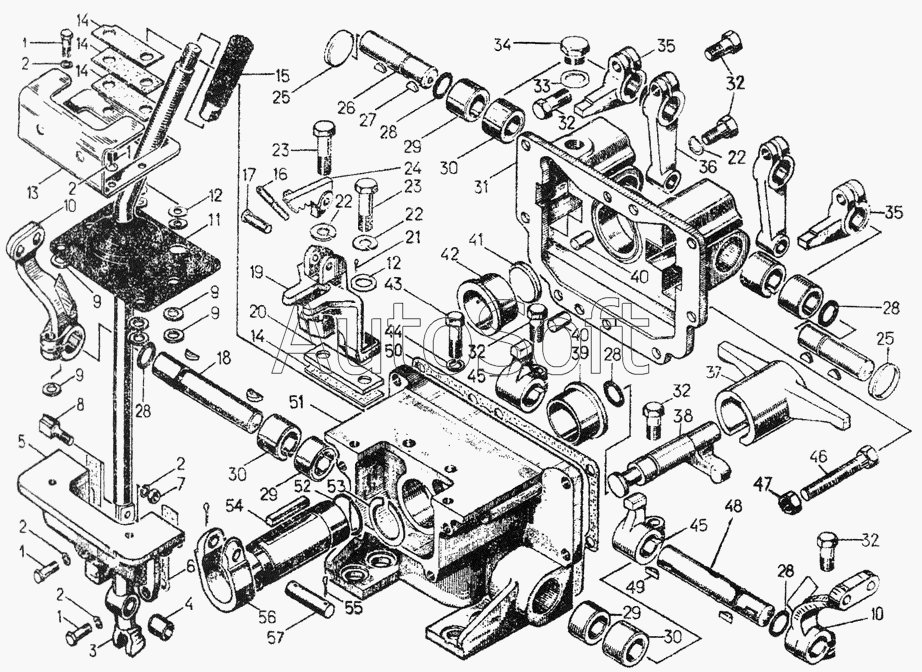

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Механизм управления поворотом 24-13-1СП
29
29
29
30
30
30
51
31
40
32
32
32
32
32
22
22
22
25
25
15
34
43
12
12
9
9
9
9
49
41
36
53
13
3
56
5
24
20
26
48
18
19
42
37
35
35
8
39
4
17
14
14
14
14
57
38
10
10
45
45
46
27
54
16
11
50
6
1
1
1
23
23
7
47
2
2
2
2
2
44
21
55
28
28
28
28
28
52
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-13-102СП | 2***П | Корпус | |
| 24-13-103СП | 2***П | Корпус | |
| 24-13-104СП | 2***П | Крышка | |
| 1 | Б***9 | Болт М8х25.46.019 | |
| 2 | Ш***6 | Шайба 8Т.65Г.06 | |
| 3 | 2***П | Рычаг | |
| 4 | 3***8 | Втулка | |
| 5 | 2***6 | Кожух | |
| 6 | 7***5 | Прокладка | |
| 7 | Г***9 | Гайка М8.6.019 | |
| 8 | 3***5 | Зуб | |
| 9 | 3***4 | Шайба | |
| 10 | 5***П | Рычаг | |
| 11 | 7***0 | Чехол | |
| 12 | 3***8 | Шайба | |
| 13 | 2***2 | Щиток | |
| 14 | 3***4 | Прокладка | |
| 15 | 1***П | Рукоятка | |
| 16 | 7***9 | Пружина | |
| 17 | 3***0 | Палец | |
| 18 | 2***1 | Валик | |
| 19 | 2***3 | Кронштейн | |
| 20 | 2***9 | Прокладка | |
| 21 | Ш***4 | Шплинт 2x14 | |
| 22 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 23 | Б***9 | Болт М10х40.46.019 | |
| 24 | 2***8 | Рычаг | |
| 25 | 1***0 | Заглушка | |
| 26 | 2***8 | Валик | |
| 27 | 7***0 | Шпонка | |
| 28 | К***2 | Кольцо 020-025-30-2-2 | |
| 29 | 1***7 | Втулка | |
| 30 | 2***9 | Втулка | |
| 31 | 2***4 | Крышка | |
| 32 | Б***9 | Болт M10х25.46.019 | |
| 33 | К***Н | Кольцо 22x30МН 4152-62 | |
| 34 | 2***1 | Пробка | |
| 35 | 3***1 | Рычаг | |
| 36 | 1***1 | Рычаг | |
| 37 | 3***9 | Рычаг | |
| 38 | 5***П | Рычаг | |
| 39 | 3***6 | Втулка | |
| 40 | 3***2 | Штифт | |
| 41 | 1***9 | Заглушка | |
| 42 | 2***4 | Втулка | |
| 43 | 2***1 | Болт | |
| 44 | Ш***6 | Шайба 16 ОТ.65Г.06 | |
| 45 | 5***2 | Рычаг | |
| 46 | 7***1 | Болт | |
| 47 | Г***9 | Гайка M10.6.019 | |
| 48 | 2***0 | Валик | |
| 49 | 3***8 | Шпонка | |
| 50 | 7***4 | Прокладка | |
| 51 | 2***3 | Корпус | |
| 52 | К***2 | Кольцо Н2-45х38-2 | |
| 53 | 1***7 | Кольцо | |
| 54 | 7***8 | Шпонка | |
| 55 | Ш***5 | Шплинт 2.5x25 | |
| 56 | 2***П | Валик | |
| 57 | 3***0 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
