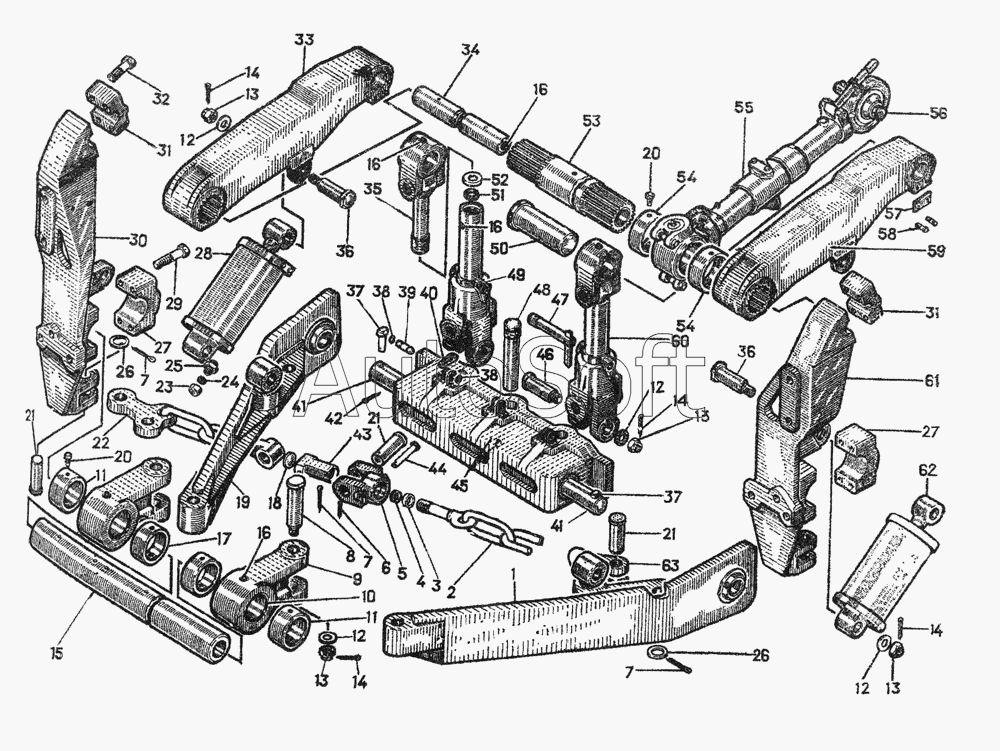

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Механизм навески комплект 266СП
47
52
51
35
49
9
10
3
5
44
18
43
21
4
22
2
6
48
40
38
38
39
37
37
41
41
45
42
58
32
29
13
13
13
13
12
12
12
12
26
26
20
20
23
55
19
1
60
56
54
54
15
31
31
27
27
57
11
11
17
63
50
21
21
21
33
53
8
46
61
30
34
36
36
59
24
25
28
62
14
14
14
14
7
7
7
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 261406СП. | 2***. | Вилка | |
| 261535CП | 2***П | Цепь | |
| 40-26-126СП | 4***П | Прицепное устройство | |
| 1 | 2***П | Тяга продольная левая | |
| 2 | 4***П | Цепь | |
| 3 | 2***1 | Обойма | |
| 4 | 4***8 | Кольцо СП 83-50-10 | |
| 5 | 2***4 | Вилка | |
| 6 | Ш***2 | Шплинт 3,2x32 | |
| 7 | Ш***0 | Шплинт 8x80 | |
| 8 | 4***1 | Палец | |
| 9 | 2***6 | Вилка | |
| 10 | 2***8 | Втулка | |
| 11 | 2***0 | Проставка | |
| 12 | 3***7 | Шайба | |
| 13 | 3***7 | Гайка | |
| 14 | Ш***0 | Шплинт 5x70 | |
| 15 | 2***8 | Ось нижняя | |
| 16 | М***6 | Масленка 1.3.Ц6 | |
| 17 | 2***1 | Проставка | |
| 18 | 2***1 | Заглушка | |
| 19 | 2***П | Тяга продольная правая | |
| 20 | 3***6 | Винт | |
| 21 | 2***3 | Палец | |
| 21 | 2***3 | Палец | |
| 22 | 4***П | Цепь | |
| 23 | 2***0 | Колпачок | |
| 24 | 7***5 | Прокладка | |
| 25 | H***1 | Штуцер | |
| 26 | 3***0 | Шайба | |
| 27 | 2***2 | Бугель нижний | |
| 28 | Ц***П | Гпдроцилиндр | |
| 29 | 2***2 | Болт | |
| 30 | 4***8 | Кронштейн | |
| 31 | 2***1 | Бугель верхний | |
| 32 | 2***1 | Болт | |
| 33 | 4***П | Рычаг | |
| 34 | 4***1 | Ось верхняя | |
| 35 | 4***П | Винт | |
| 36 | 4***2 | Палец | |
| 37 | 2***4 | Палец | |
| 38 | 2***1 | Кольцо | |
| 39 | 2***2 | Палец | |
| 40 | 2***9 | Замок | |
| 41 | 2***4 | Палец | |
| 42 | Ш***0 | Шплинт 5x40 | |
| 43 | 2***2 | Гайка | |
| 44 | 2***5 | Палец | |
| 45 | 4***П | Площадка | |
| 46 | 4***2 | Палец | |
| 47 | 2***П | Палец | |
| 48 | 2***8 | Штырь серьги | |
| 49 | 4***П | Вилка | |
| 50 | 2***0 | Палец | |
| 51 | 4***9 | Кольцо СП-83-50-10 | |
| 52 | 2***8 | Обойма | |
| 53 | 4***П | Вал | |
| 54 | 2***5 | Проставка | |
| 55 | 2***П | Тяга центральная | |
| 56 | 2***П | Палеи | |
| 57 | 2***6 | Планка | |
| 58 | 2***8 | Болт | |
| 59 | 4***3 | Рычаг | |
| 60 | 2***П | Раскос | |
| 61 | 4***7 | Кронштейн | |
| 62 | Ц***Л | Гидроцилнндр | |
| 63 | 2***9 | Звено соединительное |
