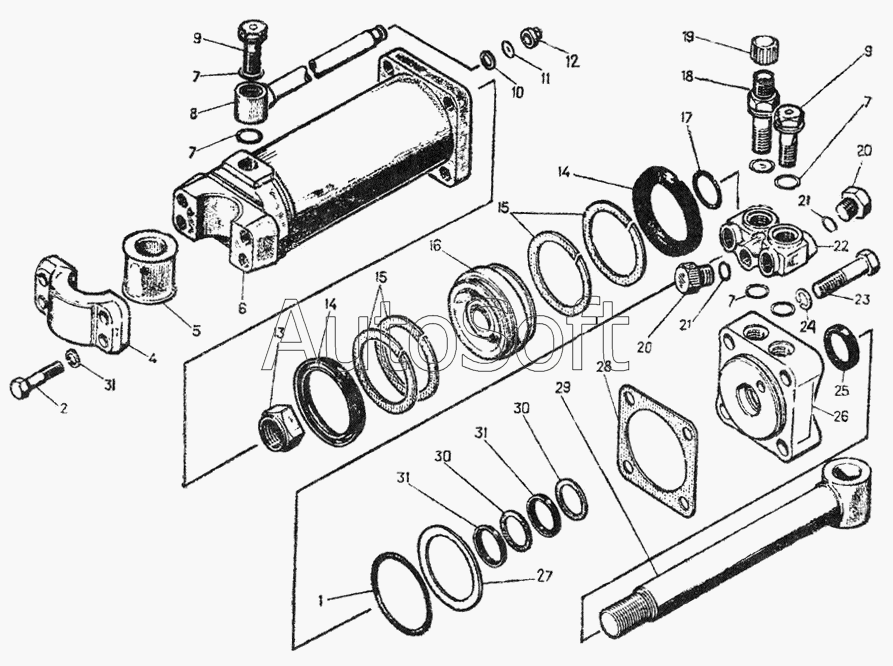

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Гидроцилиндр комплект Ц125.250.160.001-11П, Ц125.250.160.001-11Л
18
31
31
1
7
7
7
7
11
21
21
24
23
19
13
28
27
10
20
20
30
30
12
4
9
9
22
26
25
8
6
29
14
14
17
15
15
16
3
2
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц125.250.160.008 | Ц***8 | Поршень | |
| 1 | К***3 | Кольцо У125х120-3 | |
| 2 | Б***9 | Болт M18x1,5-6gx70. 88.35Х.019 | |
| 3 | Ш***5 | Шайба 18.65Г.05 | |
| 4 | Ц***6 | Бугель | |
| 5 | Ц***6 | Втулка | |
| 6 | Ц***1 | Корпус цилиндра | |
| 7 | К***3 | Кольцо У35-30-3 | |
| 8 | Ц***1 | Маслопровод | |
| 9 | Ц***1 | Болт | |
| 10 | Ц***1 | Шайба защитная | |
| 11 | К***3 | Кольцо Н2-22х18-3 | |
| 12 | Ц***1 | Клапан | |
| 13 | 7***0 | Гайка | |
| 14 | М***1 | Манжета 125x110-1 | |
| 15 | Ц***6 | Кольцо | |
| 16 | Ц***1 | Поршень | |
| 17 | К***5 | Кольцо H1-60x50-5 | |
| 18 | Ц***V | Штуцер | |
| 19 | Т***2 | Колпачок | |
| 20 | Ц***9 | Заглушка | |
| 21 | К***3 | Кольцо H1-25x20-3 | |
| 22 | Ц***0 | Корпус накладки | |
| 23 | Б***9 | Болт M20x1,5-6gx90. 88.35Х.019 | |
| 24 | Ш***5 | Шайба 20.65Г.05 | |
| 25 | Ц***5 | Манжета | |
| 26 | Ц***1 | Крышка передняя | |
| 27 | Ц***2 | Шайба | |
| 28 | Ц***6 | Прокладка | |
| 29 | Ц***1 | Шток | |
| 30 | Ц***3 | Кольцо | |
| 31 | М***1 | Манжета 60x50-1 |
