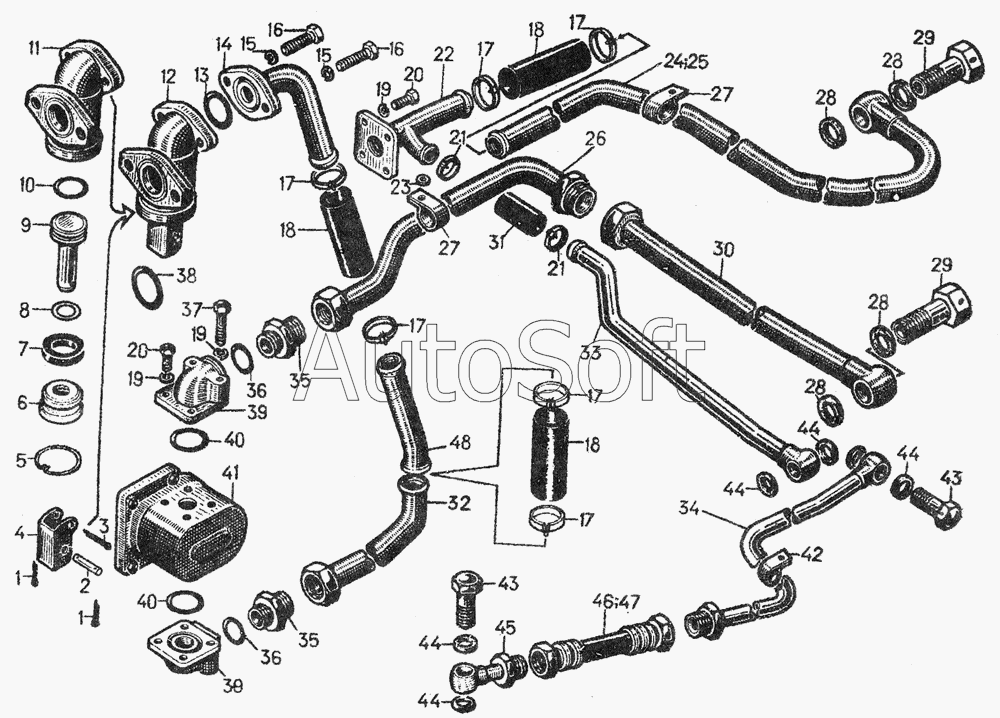

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Гидравлическая система управления трактором для гидрофицированных тракторов 18-56-6СП, 48-56-2СП\1
2
7
9
6
11
4
5
8
10
1
1
3
27
27
28
28
28
28
16
16
23
44
44
44
44
44
12
33
33
24
34
22
39
39
26
30
45
14
32
48
13
36
36
38
18
18
18
31
43
43
35
35
29
29
42
20
20
37
19
19
19
15
15
40
40
41
21
21
17
17
17
17
17
17
47
25
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***4 | Шплинт 2,5x14 | |
| 2 | 0***6 | Палец | |
| 3 | Ш***0 | Шплинт 3,2x40 | |
| 4 | 1***0 | Упор | |
| 5 | 7***3 | Кольцо | |
| 6 | 1***7 | Втулка | |
| 7 | 4***3 | Кольцо | |
| 8 | К***2 | Кольцо 022-028-36-2-2 | |
| 9 | 1***6 | Поршень | |
| 10 | К***2 | Кольцо Н2-42х35-2 | |
| 11 | 1***1 | Корпус | |
| 12 | 1***П | Кран | |
| 13 | 7***2 | Кольцо | |
| 14 | 5***П | Труба | |
| 15 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 16 | 2***1 | Болт | |
| 17 | Х***8 | Хомут 38 | |
| 18 | 7***3 | Рукав | |
| 19 | Ш***6 | Шайба 8Т.65Г.06 | |
| 20 | Б***9 | Болт М8х25.46.019 | |
| 21 | Х***6 | Хомут 36 | |
| 22 | 1***П | Труба | |
| 23 | 3***8 | Шайба | |
| 24 | 1***П | Труба | |
| 25 | 2***П | Труба | |
| 26 | 2***П | Труба | |
| 27 | 2***5 | Хомут | |
| 28 | 2***4 | Кольцо | |
| 29 | 7***5 | Штуцер | |
| 30 | 2***П | Труба | |
| 31 | 7***6 | Рукав | |
| 32 | 5***П | Труба | |
| 33 | 1***П | Труба | |
| 33 | 5***П | Труба | |
| 34 | 1***П | Труба | |
| 35 | 7***8 | Штуцер | |
| 36 | 7***5 | Кольцо | |
| 37 | Б***9 | Болт М8х55.46.019 | |
| 38 | 7***4 | Кольцо | |
| 39 | 2***4 | Муфта угловая | |
| 40 | К***2 | Кольцо У-40x35-2 | |
| 41 | Н***Л | Насос НШ-32Л | |
| 42 | 7***3 | Хомут | |
| 43 | 7***4 | Болт | |
| 44 | 4***0 | Кольцо | |
| 45 | 5***П | Угольник | |
| 46 | Н***0 | Рукав | |
| 47 | Н***0 | Рукав 11D16 | |
| 48 | 5***7 | Труба |
