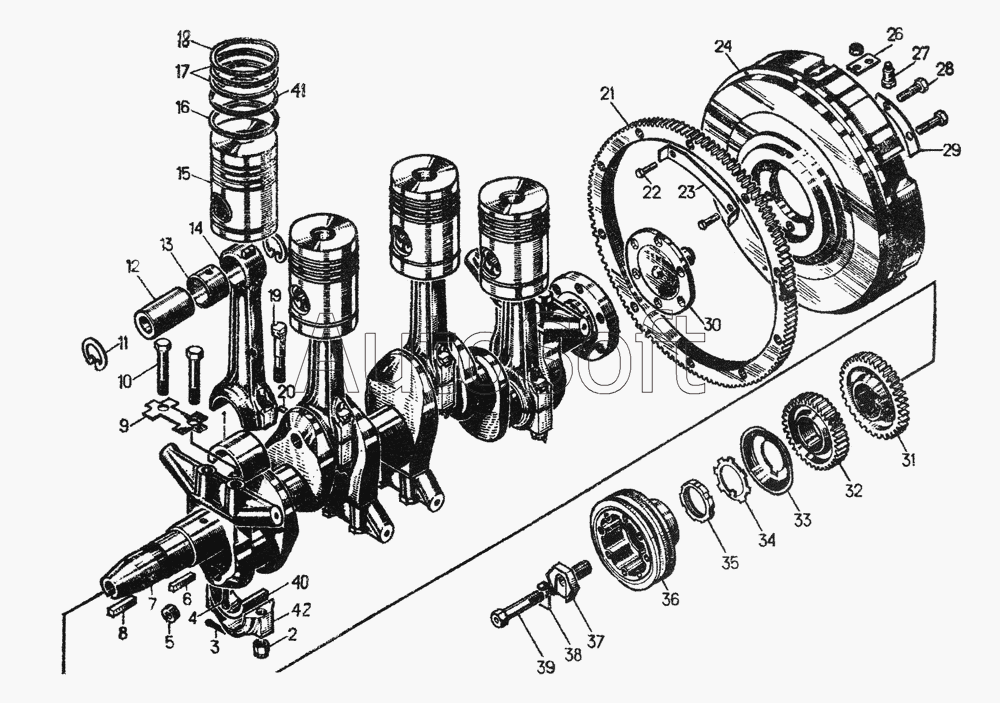

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Кривошипно-шатунный механизм 51-03-1СП
6
30
12
12
14
7
36
8
32
38
29
28
37
39
35
11
31
33
42
34
15
1
40
18
17
16
41
9
22
25
23
26
27
24
5
5
5
5
10
10
10
10
9
21
9
9
4
4
4
4
20
20
20
20
19
2
13
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03694-1СП | 0***П | Комплект поршневых колец | |
| 14-03-127СП | 1***П | Болт шатуна | |
| 16-03-111СП | 1***П | Маховик | |
| 16-03-115СП | 1***П | Шатун | |
| 16-03-сб126 | 1***6 | Вал коленчатый с комплектом коренных и шатунных вкладышей | |
| А23.01-100-160сбН1 | А***1 | Комплект шатунных вкладышей 1-го нормального размера | |
| А2301-100-160сбН2 | А***2 | Комплект шатунных вкладышей 2 нормального размера | |
| 1 | А***1 | Вкладыш шатунного подшипника верхний | |
| 2 | 0***4 | Гайка | |
| 3 | Ш***2 | Шплинт 3,2x32 | |
| 4 | Ш***0 | Шплинт 4x40 | |
| 4 | Ш***0 | Шплинт 4x40 | |
| 4 | Ш***0 | Шплинт 4x40 | |
| 4 | Ш***0 | Шплинт 4x40 | |
| 5 | 0***2 | Заглушка | |
| 5 | 0***2 | Заглушка | |
| 5 | 0***2 | Заглушка | |
| 5 | 0***2 | Заглушка | |
| 6 | 3***6 | Шпонка | |
| 7 | 1***3 | Вал коленчатый | |
| 8 | 3***7 | Шпонка | |
| 9 | 7***5 | Пластина замковая | |
| 9 | 7***5 | Пластина замковая | |
| 9 | 7***5 | Пластина замковая | |
| 9 | 7***5 | Пластина замковая | |
| 10 | 7***0 | Болт | |
| 10 | 7***0 | Болт | |
| 10 | 7***0 | Болт | |
| 10 | 7***0 | Болт | |
| 11 | 0***6 | Замок | |
| 12 | 1***3 | Палец поршневой | |
| 12 | 1***0 | Палец поршневой | |
| 13 | 0***5 | Втулка | |
| 14 | 1***П | Шатун | |
| 15 | 5***П | Поршень | |
| 16 | А***3 | Кольцо малосъемное | |
| 17 | А***4 | Кольцо компрессионное нижнее | |
| 18 | А***1 | Кольцо компрессионное верхнее | |
| 19 | 0***3 | Болт шатуна | |
| 20 | 0***1 | Штифт | |
| 20 | 0***1 | Штифт | |
| 20 | 0***1 | Штифт | |
| 20 | 0***1 | Штифт | |
| 21 | 0***1 | Венец | |
| 22 | 2***2 | Болт | |
| 23 | 3***4 | Пластина замковая | |
| 24 | 1***0 | Маховик | |
| 25 | 3***1 | Гайка | |
| 26 | 1***2 | Пластина замковая | |
| 27 | 1***3 | Сухарик | |
| 28 | 2***4 | Болт | |
| 29 | 3***5 | Пластина замковая | |
| 30 | 1***7 | Цапфа | |
| 31 | 1***7 | Шестерня | |
| 32 | 1***0 | Шестерня | |
| 33 | 1***8 | Шайба | |
| 34 | 1***9 | Шайба | |
| 35 | 0***3 | Гайка | |
| 36 | 1***2 | Шкив коленчатого вала | |
| 37 | 0***9 | Болт | |
| 38 | 3***7 | Пластина замковая | |
| 39 | 0***1 | Болт | |
| 40 | А***1 | Вкладыш шатунного подшипника нижний | |
| 41 | А***0 | Кольцо малосъемное | |
| 42 | 1***3 | Крышка |
