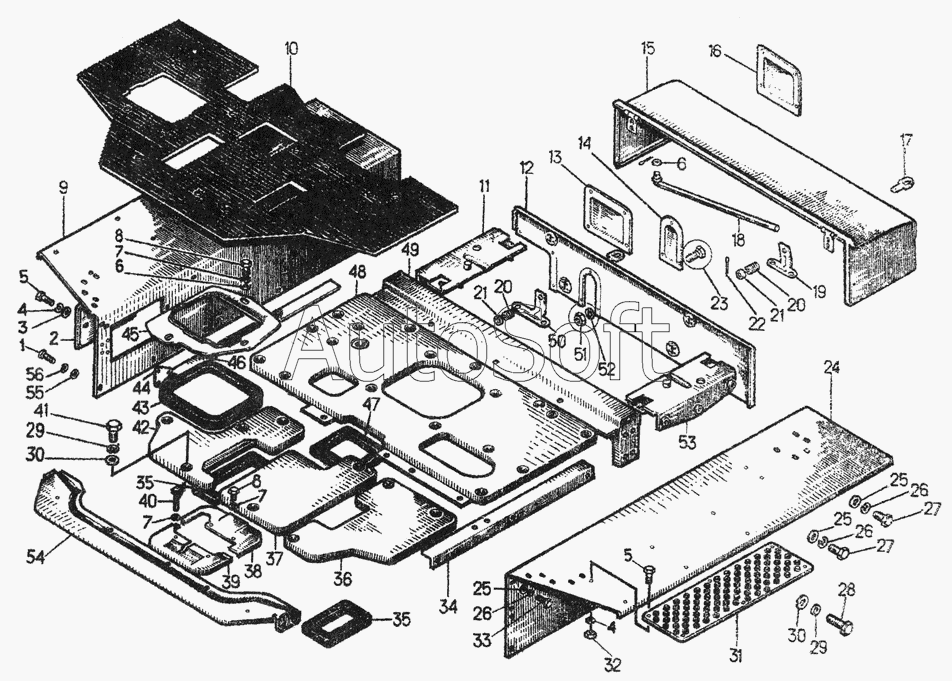

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Площадка 18-24-14СП, 48-24-3СП
1
33
25
25
25
55
3
44
2
9
49
53
11
54
24
31
5
5
27
27
32
4
4
26
26
26
56
30
30
20
20
46
39
38
42
10
45
14
21
21
17
48
36
34
37
43
47
35
35
3
40
28
41
7
7
7
29
29
6
6
23
51
52
22
12
13
50
18
15
16
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-24-181СП | 1***П | Щиток | |
| 48-24-102СП1 | 4***1 | Щиток | |
| Гайка М8.6.019 | Г***9 | Гайка М8.6.019 | |
| 1 | 2***1 | Болт | |
| 2 | 1***8 | Крышка | |
| 3 | 3***8 | Шайба | |
| 3 | Б***9 | Болт М8х20.46.019 | |
| 4 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 5 | Б***9 | Болт M10x20.46.019 | |
| 6 | 3***6 | Шайба | |
| 7 | Ш***6 | Шайба 8Т.65Г.06 | |
| 9 | 1***8 | Крыло правое | |
| 10 | 1***П | Коврик | |
| 11 | 2***П | Опора | |
| 12 | 1***1 | Щиток | |
| 13 | 1***2 | Крышка | |
| 14 | 1***2 | Крышка | |
| 15 | 4***П | Щиток | |
| 16 | 4***2 | Крышка | |
| 17 | 1***2 | Упор | |
| 18 | 2***6 | Упор | |
| 19 | 2***9 | Кронштейн | |
| 20 | 3***5 | Пружина | |
| 21 | 1***1 | Шайба-колпачок | |
| 22 | Ш***8 | Шплинт 3,2x18 | |
| 23 | Б***9 | Болт М6х16.46.019 | |
| 24 | 2***5 | Крыло левое | |
| 25 | 3***8 | Шайба | |
| 26 | Ш***6 | Шайба 16.ОТ.65Г.06 | |
| 27 | Б***9 | Болт М16x40.58.019 | |
| 28 | Б***9 | Болт M12x30.46.019 | |
| 29 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 30 | 3***5 | Шайба | |
| 31 | 2***7 | Решетка | |
| 32 | Г***9 | Гайка М10.6.019 | |
| 33 | 2***1 | Болт | |
| 34 | 2***4 | Уголок левый | |
| 35 | 7***8 | Прокладка | |
| 36 | 2***П | Панель передняя левая | |
| 37 | 2***П | Панель средняя | |
| 38 | 1***5 | Пластина | |
| 39 | 1***4 | Пластина | |
| 40 | Б***9 | Болт М8х55.46.019 | |
| 41 | Б***9 | Болт M12x55.46.019 | |
| 42 | 1***П | Панель передняя правая | |
| 43 | 7***8 | Уплотнение | |
| 44 | 1***7 | Планка | |
| 45 | 1***5 | Накладка | |
| 46 | 1***4 | Уголок правый | |
| 47 | 7***7 | Прокладка | |
| 48 | 2***П | Панель задняя | |
| 49 | 2***П | Балка | |
| 50 | 2***4 | Кронштейн | |
| 51 | Г***9 | Гайка М6.6.019 | |
| 52 | Ш***6 | Шайба 6Т.65Г.06 | |
| 53 | 2***П | Опора | |
| 54 | 2***П | Балка передняя | |
| 55 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 56 | Ш***6 | Шайба 20.ОТ.65Г.06 |
