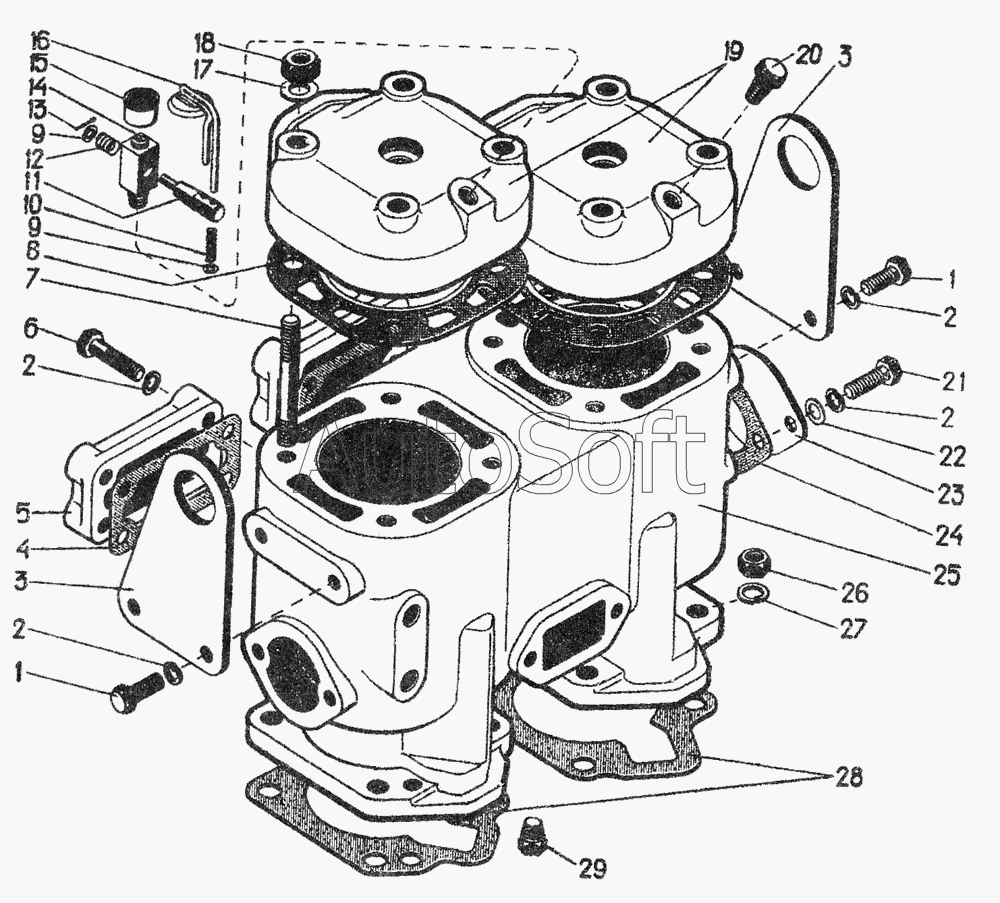

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Головка и блок цилиндров
14
11
12
10
16
9
9
15
13
25
5
4
7
6
29
8
19
18
24
28
700.01.050.10
23
3
3
1
1
21
26
22
17
27
20
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.01.050.10 | 7***0 | Блок цилиндров | |
| Д24С09Б | Д***Б | Краник заливной | |
| 1 | Б***6 | Болт М8-6gх20.56.016 | |
| 2 | Ш***5 | Шайба 8.65Г.05 | |
| 3 | 7***0 | Кронштейн грузовом | |
| 4 | 7***0 | Прокладка | |
| 5 | 7***0 | Крышка | |
| 6 | Б***5 | Болт M8-6gx35.56.05 | |
| 7 | Д***1 | Шпилька | |
| 8 | Д***А | Прокладка | |
| 9 | Д***9 | Шайба | |
| 10 | Д***8 | Пружина | |
| 11 | Д***А | Пробка | |
| 12 | Д***8 | Пружина | |
| 13 | Ш***5 | Шплинт 1,5x10.005 | |
| 14 | Д***Б | Корпус заливного краника | |
| 15 | Д***3 | Чашка | |
| 16 | Д***7 | Ручка | |
| 17 | Ш***6 | Шайба 10.01.016 | |
| 18 | Д***2 | Гайка | |
| 19 | Д***Б | Головка цилиндра | |
| 20 | П***8 | Пробка КГ 1/8 | |
| 21 | Б***6 | Болт M8-6gx25.56.016 | |
| 22 | Ш***6 | Шайба 8x2.04.016 | |
| 23 | 7***0 | Заглушка | |
| 24 | 7***0 | Прокладка | |
| 25 | 7***0 | Блок цилиндров | |
| 26 | Г***6 | Гайка М10-6Н.6.016 | |
| 27 | Ш***5 | Шайба 10.65Г.05 | |
| 28 | 7***0 | Прокладка | |
| 29 | П***8 | Пробка КГ 3/8 |
