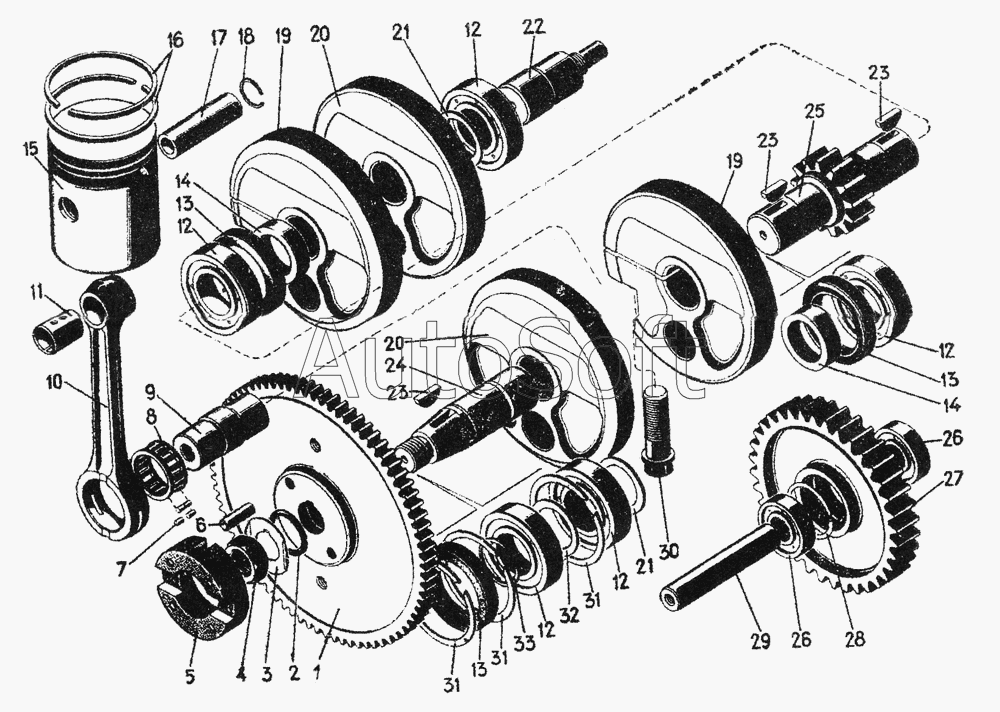

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Поршень, кривошипы
21
21
29
28
25
3
2
5
15
17
18
27
16
4
23
23
23
33
31
31
31
13
13
13
26
26
12
12
12
12
12
8
6
10
11
20
20
30
9
7
1
19
19
24
22
14
14
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700 01.270.00 | 7***0 | Шатун | |
| 700.01.060.20 | 7***0 | Маховик | |
| 700.01.190.30 | 7***0 | Кривошип передний | |
| 700.01.210.30 | 7***0 | Кривошип задний | |
| 1 | 7***0 | Маховик | |
| 2 | 7***0 | Кольцо | |
| 3 | 7***0 | Шайба | |
| 4 | Г***6 | Гайка М20x1.56Н.6.016 | |
| 5 | 7***0 | Полумуфта | |
| 6 | Ш***5 | Штифт 8ПР2ах25 | |
| 7 | 7***0 | Ролик подшипника | |
| 8 | 7***1 | Сепаратор | |
| 9 | 7***0 | Палец кривошипа | |
| 10 | 7***0 | Шатун | |
| 11 | Д***А | Втулка | |
| 12 | П***6 | Подшипник 206 | |
| 13 | М***1 | Манжета 1-42x62-1 | |
| 14 | 7***0 | Кольцо | |
| 15 | Д***Б | Поршень | |
| 16 | Д***А | Кольцо поршневое | |
| 17 | Д***А | Палец | |
| 18 | Д***8 | Кольцо | |
| 19 | 7***1 | Щека разрезная | |
| 20 | Д***1 | Щека | |
| 21 | Д***А | Шайба | |
| 22 | 7***1 | Полуось задняя | |
| 23 | Ш***9 | Шпонка 5x9 | |
| 24 | 7***1 | Полуось передняя | |
| 25 | 7***0 | Ось | |
| 26 | П***3 | Подшипник 203 | |
| 27 | 7***0 | Шестерня промежуточная | |
| 28 | 7***0 | Кольцо | |
| 29 | 7***0 | Палец | |
| 30 | 7***0 | Болт | |
| 31 | К***2 | Кольцо Б-62 | |
| 32 | 7***0 | Шайба | |
| 33 | К***0 | Кольцо Б-30 |
