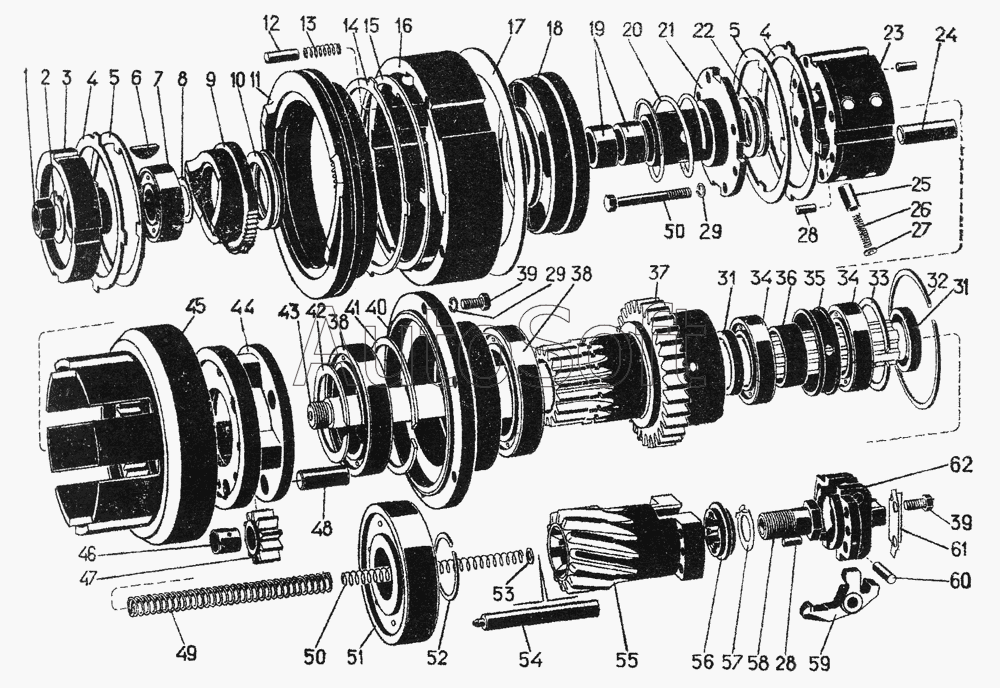

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Вал редуктора пускового агрегата с деталями из комплекта 700.12.010.10СП
19
21
46
47
48
44
40
41
38
38
27
26
25
43
36
45
23
37
35
24
30
39
39
29
29
28
28
42
33
22
34
34
62
60
59
700 12.030.20
5
5
13
14
4
4
15
20
17
54
49
50
8
57
58
56
61
9
55
16
11
2
31
31
12
3
18
1
6
52
32
53
7
51
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700 12.030.20 | 7***0 | Вал редуктора | |
| 700.12.080.00 | 7***0 | Держатель | |
| 700.12.110.00 | 7***0 | Ступица | |
| 700.12.120.00 | 7***0 | Водило | |
| 700.12.190.00 | 7***0 | Ступица | |
| 700.12.220.00 | 7***0 | Сателлит | |
| 1 | Г***5 | Гайка М22х1,5-6Н.6.05 | |
| 2 | 7***1 | Шайба | |
| 3 | 7***0 | Ступица | |
| 4 | 6***2 | Диск | |
| 5 | 0***7 | Диск ведомый | |
| 6 | Ш***9 | Шпонка 5x9 | |
| 7 | П***5 | Подшипник 305 | |
| 8 | 1***0 | Шайба | |
| 9 | 7***1 | Упор нажимной | |
| 10 | П***9 | Подшипник 8109 | |
| 11 | 7***1 | Упор нажимной | |
| 12 | 7***0 | Стержень | |
| 13 | 6***0 | Пружина | |
| 14 | 6***1 | Диск тормозной | |
| 15 | 6***4 | Диск ведомый | |
| 16 | 7***0 | Втулка | |
| 17 | 6***7 | Диск упорный | |
| 18 | 6***A | Диск нажимной | |
| 19 | 0***1 | Втулка | |
| 20 | 6***7 | Пружина | |
| 21 | 7***1 | Ступица | |
| 22 | П***6 | Подшипник 8106 | |
| 23 | 7***0 | Корпус муфты обгона | |
| 24 | 7***0 | Ролик | |
| 25 | 0***1 | Плунжер | |
| 26 | 0***5 | Пружина | |
| 27 | 0***4 | Упор | |
| 28 | Ш***6 | Штифт 8Гх16 | |
| 29 | Ш***5 | Шайба 8.65Г.05 | |
| 30 | 7***0 | Болт | |
| 31 | 7***0 | Кольцо | |
| 32 | К***0 | Кольцо Б-110 | |
| 33 | К***8 | Кольцо Б-68 | |
| 34 | П***8 | Подшипник 108 | |
| 35 | 7***0 | Втулка | |
| 36 | 7***0 | Втулка | |
| 37 | 7***1 | Колесо зубчатое | |
| 38 | П***3 | Подшипник 113 | |
| 39 | Б***6 | Болт М8-6gх20.88.016 | |
| 40 | 7***0 | Ступица эпицикла | |
| 41 | К***0 | Кольцо Б-100 | |
| 42 | К***5 | Кольцо Б-65 | |
| 43 | 7***0 | Вал редуктора | |
| 44 | 7***0 | Водило | |
| 45 | 7***1 | Колесо эпицикла | |
| 46 | 6***2 | Втулка | |
| 47 | 7***- | Сателлит | |
| 48 | 6***9 | Палец | |
| 49 | С***А | Пружина | |
| 50 | С***2 | Пружина | |
| 51 | П***8 | Подшипник 408 | |
| 52 | К***0 | Кольцо Б-40 | |
| 53 | Ш***5 | Шайба 8x2.01.05 | |
| 54 | С***1 | Толкатель | |
| 55 | 7***1 | Колесо зубчатое | |
| 56 | 3***0 | Шайба специальная | |
| 57 | 1***3 | Шайба | |
| 58 | 3***0 | Болт специальный | |
| 59 | 7***0 | Груз | |
| 60 | 3***0 | Ось груза | |
| 61 | 3***1 | Шайба | |
| 62 | 3***0 | Держатель |
