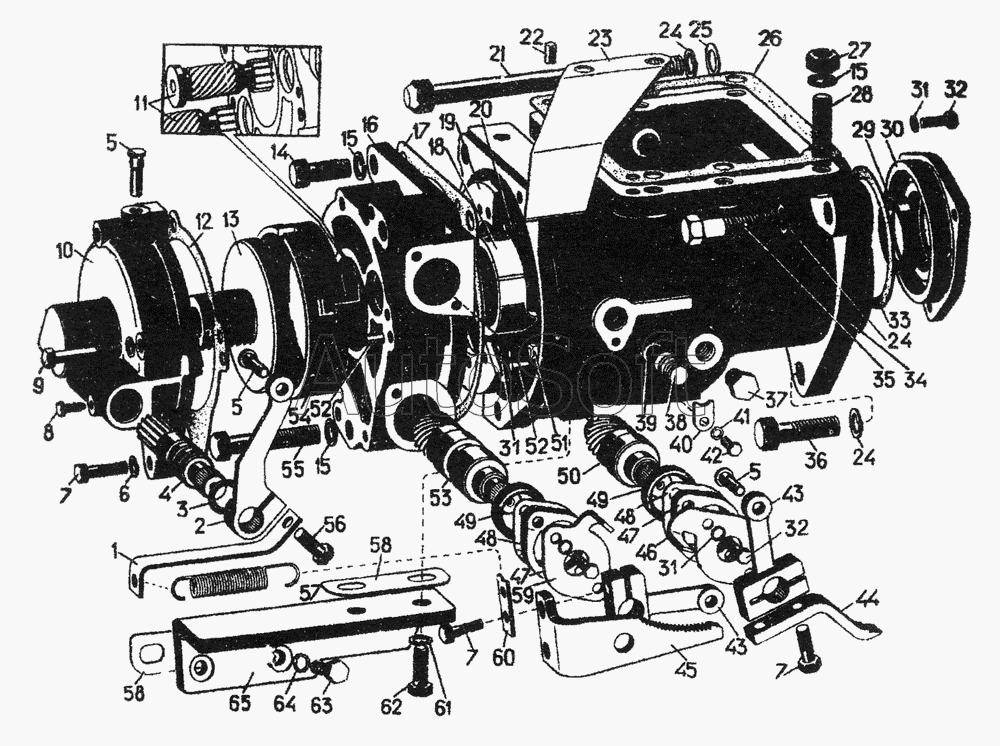

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Корпус редуктора пускового агрегата с деталями из комплекта 700.12.010.10
30
29
16
19
18
32
32
51
20
52
52
31
31
31
43
43
5
5
5
2
11
40
8
34
47
47
33
17
38
44
45
46
1
60
26
23
10
12
53
50
59
48
48
57
4
13
54
9
55
42
56
7
7
7
14
41
6
15
15
15
22
3
39
49
49
37
28
27
65
58
58
62
25
21
63
36
35
64
61
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.12.040.10 | 7***0 | Крышка | |
| 700.12.060.20 | 7***0 | Крышка | |
| 700.12.100.00 | 7***0 | Рычаг | |
| 1 | 7***0 | Зацеп | |
| 2 | 7***0 | Рычаг | |
| 3 | К***1 | Кольцо 020-026-36-2-1 | |
| 4 | 7***0 | Валик | |
| 5 | 7***0 | Палец | |
| 6 | Ш***5 | Шайба 10.65Г.05 | |
| 7 | Б***6 | Болт М10-6gх35.56.016 | |
| 8 | 6***6 | Винт установочный | |
| 9 | Б***6 | Болт М10-6gх60.56.016 | |
| 10 | 7***0 | Корпус тормозка | |
| 11 | 7***1 | Валик включения | |
| 12 | 7***0 | Прокладка | |
| 13 | 7***0 | Упор нажимной | |
| 14 | Б***6 | Болт M14-6gx35.56.016 | |
| 15 | Ш***5 | Шайба 14.65Г.05 | |
| 16 | 7***0 | Крышка корпуса | |
| 17 | 7***0 | Прокладка | |
| 18 | 7***1 | Упор неподвижный | |
| 19 | 7***0 | Упoр неподвижный | |
| 20 | В***5 | Винт M8-6gx 12.05 | |
| 21 | 7***П | Болт | |
| 22 | Ш***0 | Штифт 10Гх20 | |
| 23 | 7***0 | Щиток | |
| 24 | Ш***6 | Шайба 16.ОТ.65Г.06 | |
| 25 | 3***8 | Шайба | |
| 26 | 7***0 | Прокладка | |
| 27 | Г***5 | Гайка М14х1,5-6Н.05 | |
| 28 | Ш***5 | Шпилька BM14x2/1,5 То/6gx50(18/34)016 | |
| 29 | М***1 | Манжета 1-40x60-1 | |
| 30 | 7***0 | Крышка | |
| 31 | Ш***5 | Шайба 8.65Г.05 | |
| 32 | Б***6 | Болт A18-6gx20.88.016 | |
| 33 | 7***0 | Прокладка | |
| 34 | 7***0 | Корпус | |
| 35 | Б***9 | Болт М16х1,5х60.58.019 | |
| 36 | Б***9 | Болт М16х1,5x60.58.019 | |
| 37 | П***8 | Пробка КГ 3/8 | |
| 38 | 7***0 | Палец | |
| 39 | К***1 | Кольцо 012-016-25-2-1 | |
| 40 | 0***9 | Пластина | |
| 41 | Ш***5 | Шайба 6.65Г.05 | |
| 42 | Б***6 | Болт М6-6gх14.56.016 | |
| 43 | 7***0 | Рычаг | |
| 44 | 7***0 | Фиксатор | |
| 45 | 7***0 | Сектор | |
| 46 | 7***0 | Крышка | |
| 47 | 7***0 | Фланец | |
| 48 | 7***0 | Прокладка | |
| 49 | М***3 | Манжета 1-25x42-3 | |
| 50 | 7***0 | Валик | |
| 51 | Б***6 | БолтМ8-6gх20.56.016 | |
| 52 | Ш***6 | Штифт 8Гх16 | |
| 53 | 7***1 | Валик | |
| 54 | 7***0 | Втулка | |
| 55 | Б***6 | Болт M1 4-65x80.56.016 | |
| 56 | Б***6 | Болт M10-69x30.56.016 | |
| 57 | 7***0 | Пружина | |
| 58 | 1***4 | Прокладка | |
| 59 | 7***0 | Крышка | |
| 60 | 7***0 | Зацеп | |
| 61 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 62 | 2***6 | Болт | |
| 63 | Б***9 | Болт М10х30.46.019 | |
| 64 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 65 | 1***6 | Кронштейн |
