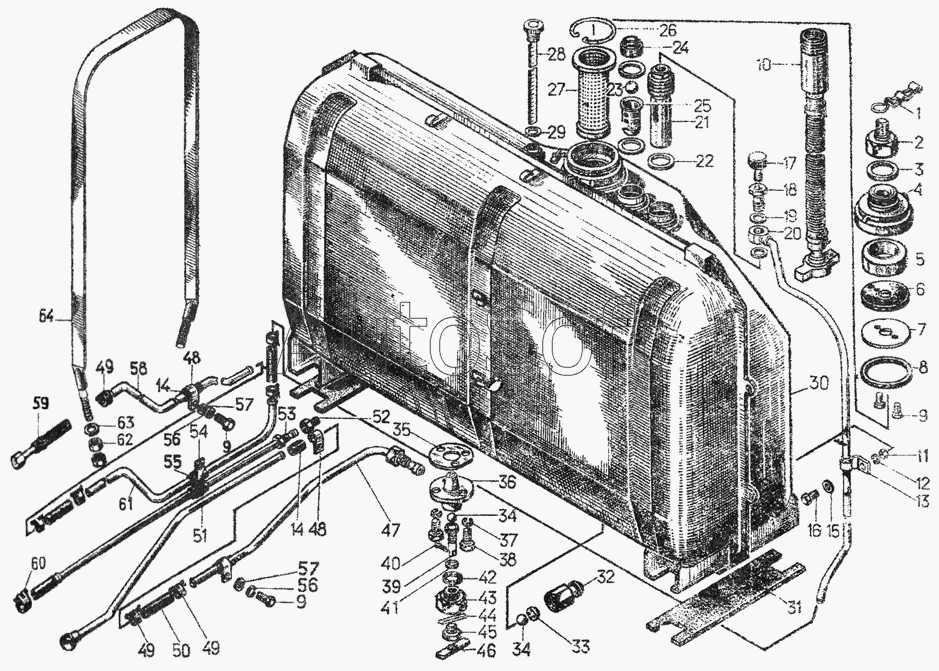

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Установка топливного бака 18-25-5СП
32
33
34
34
7
6
2
4
8
5
3
9
9
9
36
46
41
43
45
39
44
42
40
27
26
1
25
22
24
23
35
21
28
30
29
38
37
52
14
14
18
62
57
57
15
63
13
54
48
48
20
64
53
51
47
61
59
10
17
58
19
55
50
31
60
16
11
12
56
56
49
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-25-124СП | 2***П | Бак топливный | |
| 25728СП | 2***П | Крышка бака | |
| 25948СП | 2***П | Краник | |
| 411070СП | 4***П | Кран | |
| 1 | 2***4 | Крючок | |
| 2 | 2***3 | Пробка | |
| 3 | 7***7 | Прокладка | |
| 4 | 2***9 | Крышка | |
| 5 | 2***0 | Набивка | |
| 6 | 2***4 | Прокладка | |
| 7 | 2***3 | Шайба | |
| 8 | 4***2 | Прокладка | |
| 9 | Б***9 | Болт М8х16.46.019 | |
| 10 | 5***П | Шланг заправочный | |
| 11 | Г***9 | Гайка М6.6.019 | |
| 12 | Ш***6 | Шайба 6Т.65Г.06 | |
| 13 | 4***7 | Скоба | |
| 14 | 2***5 | Трубка | |
| 15 | 3***6 | Шайба | |
| 16 | Б***9 | Болт М6х16.46.019 | |
| 17 | 5***3 | Пробка | |
| 18 | 2***5 | Болт | |
| 19 | 7***2 | Прокладка | |
| 20 | 2***П | Трубка | |
| 21 | 2***П | Поплавок | |
| 22 | 2***3 | Прокладка | |
| 23 | 2***7 | Поплавок | |
| 24 | 2***П | Гайка | |
| 25 | 2***1 | Колпачок | |
| 26 | 2***5 | Кольцо | |
| 27 | 2***П | Фильтр | |
| 28 | 2***П | Линейка топливомерная | |
| 29 | 7***9 | Прокладка | |
| 30 | 5***П | Бак | |
| 31 | 7***7 | Прокладка | |
| 32 | 4***9 | Штуцер | |
| 33 | 4***0 | Шайба | |
| 34 | Ш***Н | Шарик БIV 16 мм Н | |
| 35 | 4***9 | Прокладка | |
| 36 | 2***7 | Корпус краника | |
| 37 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 38 | Б***9 | Болт М10х22.46.019 | |
| 39 | 4***7 | Упор | |
| 40 | Ш***8 | Шплинт 3,2x18 | |
| 41 | 4***4 | Прокладка | |
| 42 | 7***7 | Прокладка | |
| 43 | 4***5 | Штуцер | |
| 44 | 4***0 | Набивка | |
| 45 | 4***6 | Штуцер | |
| 46 | 4***8 | Ручка | |
| 47 | 2***П | Труба | |
| 48 | 1***6 | Хомутик | |
| 49 | Х***2 | Хомут 22 | |
| 50 | 7***4 | Шланг | |
| 51 | 2***П | Труба | |
| 52 | 2***7 | Ниппель | |
| 53 | 2***П | Труба | |
| 54 | 1***9 | Хомут | |
| 55 | 7***3 | Прокладка | |
| 56 | Ш***6 | Шайба 8Т.65Г.06 | |
| 57 | 3***6 | Шайба | |
| 58 | 5***4 | Труба | |
| 59 | 5***П | Трубка | |
| 60 | 7***3 | Хомут | |
| 61 | 2***5 | Труба | |
| 62 | 3***3 | Гайка | |
| 63 | 3***7 | Шайба | |
| 64 | 2***П | Лента |
