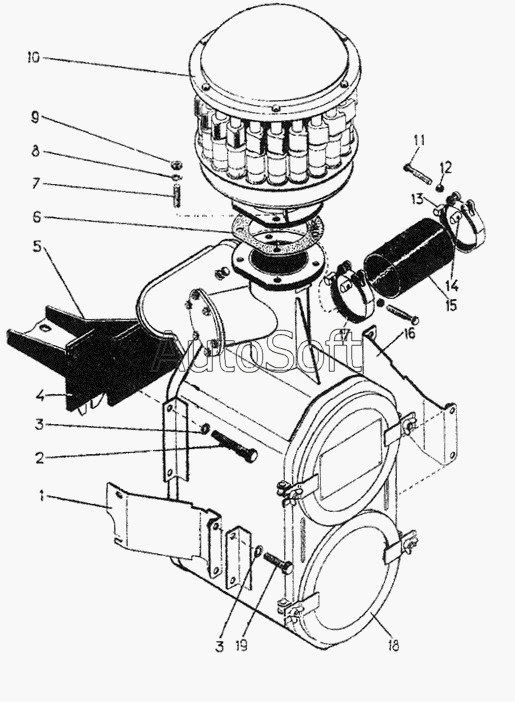

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Установка воздухоочистителя 51-05-109СП
13
3
3
2
19
15
51-05-109СП
16
1
5
14
4
17
11
12
8
9
6
18
10
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-109СП | 5***П | Установка воздухоочистителя | |
| 51-05-113СП | 5***П | Болт стяжной | |
| 51-05-115СП | 5***П | Хомут | |
| 1 | 5***П | Кронштейн левый | |
| 2 | Б***9 | Болт M12x45.46.019 | |
| 3 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 4 | 7***5 | Прокладка | |
| 5 | 5***П | Кронштейн | |
| 6 | 7***1 | Прокладка | |
| 7 | 2***7 | Шпилька | |
| 8 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 9 | Г***9 | Гайка М10.6.019 | |
| 10 | 1***П | Мультициклон | |
| 11 | 7***7 | Болт | |
| 12 | 5***5 | Втулка | |
| 13 | 5***8 | Серьга | |
| 14 | 5***9 | Серьга | |
| 15 | 7***4 | Рукав | |
| 16 | 5***П | Кронштейн правый | |
| 17 | 5***П | Лента | |
| 18 | 5***П | Воздухоочиститель | |
| 19 | Б***9 | Болт М12х25.46-019 |
