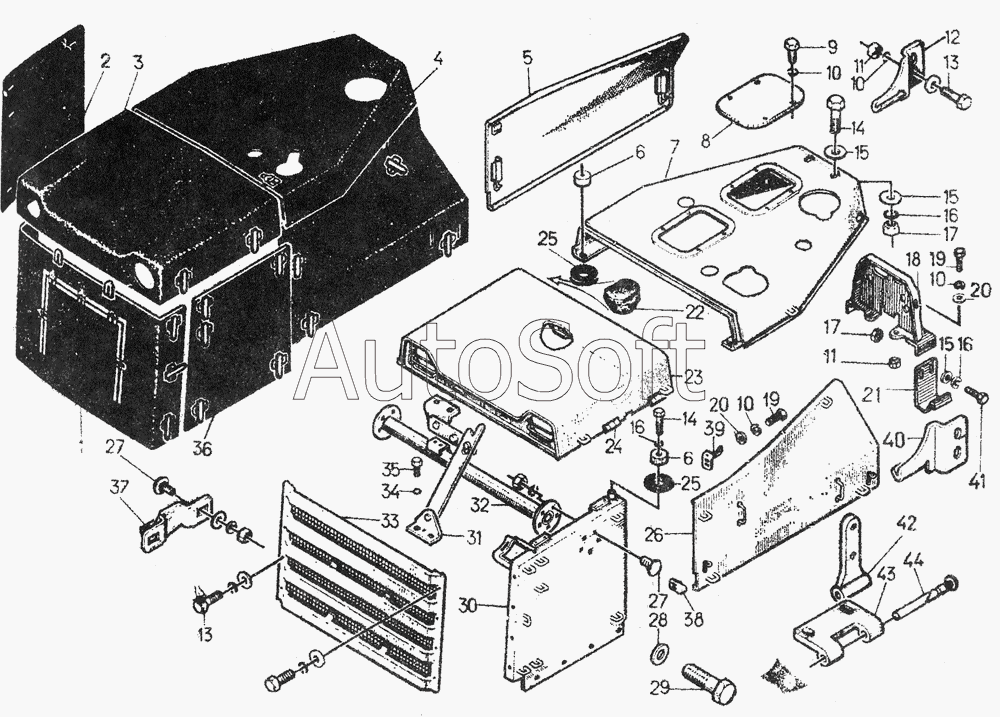

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Капот 24-55-сб5
43
42
44
36
2
1
3
4
17
17
15
15
15
20
20
8
6
6
30
32
33
23
26
5
24
7
31
18
12
40
37
21
39
38
25
25
22
35
9
27
27
19
19
13
13
14
14
41
29
11
11
34
10
10
10
10
16
16
16
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Чехол решетки радиатора | |
| 2 | 2***3 | Чехол боковины правый | |
| 3 | 2***9 | Чехол крыши | |
| 4 | 2***0 | Чехол задний | |
| 5 | 2***П | Створка правая | |
| 6 | 1***8 | Колпачок | |
| 7 | 2***5 | Крыша задняя | |
| 8 | 1***7 | Крышка | |
| 9 | Б***9 | Болт М10х20.46.019 | |
| 10 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 11 | Г***9 | Гайка М 10.6.019 | |
| 12 | 2***6 | Кронштейн правый | |
| 13 | Б***9 | Болт M10x30.46.019 | |
| 14 | Б***9 | Болт М12х25.46.019 | |
| 15 | 3***5 | Шайба | |
| 16 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 17 | 3***1 | Гайка | |
| 18 | 2***П | Опора крыши | |
| 19 | Б***9 | Болт M10x25.46.019 | |
| 20 | 3***8 | Шайба | |
| 21 | 2***5 | Крючок | |
| 22 | 7***7 | Амортизатор | |
| 23 | 2***9 | Крыша передняя | |
| 24 | 2***4 | Шарнир | |
| 25 | 7***6 | Прокладка | |
| 26 | 2***П | Створка левая | |
| 27 | Б***9 | Болт М10х25.46.019 | |
| 28 | Ш***6 | Шайба 24Т.65Г.06 | |
| 29 | Б***9 | Болт М24х60.88.40Х.019 | |
| 30 | 2***5 | Боковина левая | |
| 31 | 2***5 | Упор | |
| 32 | 2***6 | Труба | |
| 33 | 2***7 | Решетка | |
| 34 | Ш***6 | Шайба 8Т.65Г.06 | |
| 35 | Б***9 | Болт М8х16.46.019 | |
| 36 | 2***2 | Чехол боковины левый | |
| 37 | 2***5 | Крючок | |
| 38 | 5***2 | Крючок | |
| 39 | 5***1 | Скоба | |
| 40 | 2***7 | Кронштейн левый | |
| 41 | Б***9 | Болт М12x30.46.019 | |
| 42 | 2***6 | Петля шарнира | |
| 43 | 2***5 | Петля шарнира | |
| 44 | 2***2 | Ось |
