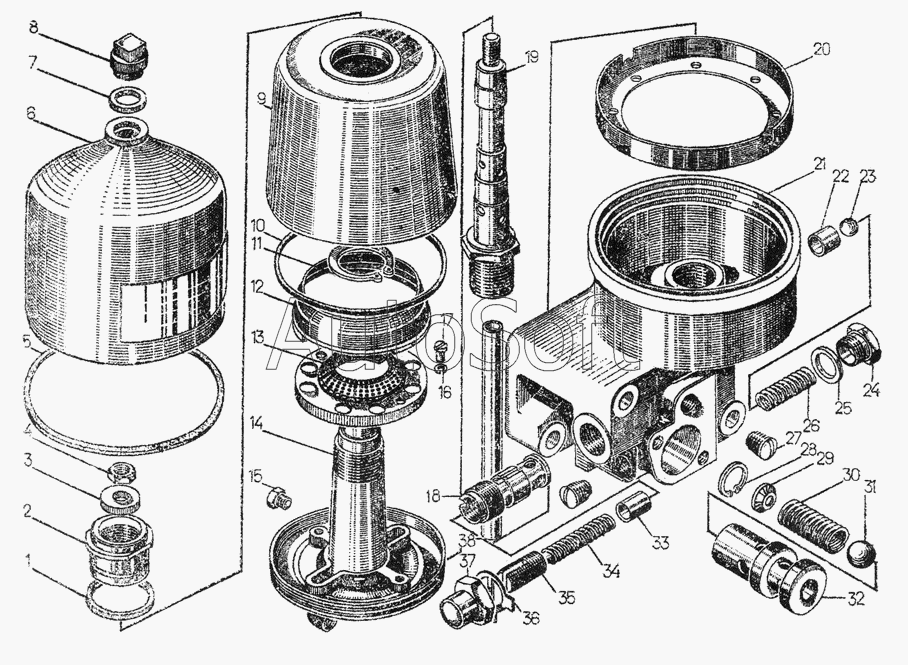

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Центрифуга масляная, комплект 95.000
37
19
20
3
5
7
21
32
38
29
18
6
35
36
30
33
4
27
28
23
31
14
12
15
17
16
9
2
1
11
13
10
22
26
24
25
34
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-10003.00 | 6***0 | Ротор | |
| 60-10010.00 | 6***0 | Остов ротора | |
| 60-10012.00 | 6***0 | Крышка | |
| 1 | 6***1 | Прокладка | |
| 2 | 6***1 | Гайка | |
| 3 | 6***0 | Шайба | |
| 4 | Г***5 | Гайка М12х1,25.6Н.6.05 | |
| 5 | 6***0 | Прокладка | |
| 6 | 6***0 | Колпак | |
| 7 | 7***0 | Прокладка | |
| 8 | 1***Б | Гайка | |
| 9 | 6***1 | Крышка | |
| 10 | К***2 | Кольцо У-140-0-2 | |
| 11 | 6***1 | Кольцо Б-42 ГОСТ 13942-68 | |
| 12 | 6***1 | Насадок | |
| 13 | 6***0 | Маслоотражатель | |
| 14 | 6***2 | Остов ротора | |
| 15 | 6***0 | Форсунка | |
| 16 | Ш***5 | Шайба 6.65Г.05 | |
| 17 | В***5 | Винт M6.6gx 10.46.05 | |
| 18 | 9***2 | Втулка | |
| 19 | 6***0 | Ось ротора | |
| 20 | 6***0 | Козырек | |
| 21 | 9***1 | Корпус | |
| 22 | 1***А | Седло клапана | |
| 23 | Ш***Р | Шарик 5IV 15,081 мм Р | |
| 24 | 1***Б | Пробка | |
| 25 | 1***9 | Прокладка | |
| 26 | 1***А | Пружина | |
| 27 | П***8 | Пробка КГ 3/8 | |
| 28 | К***4 | Кольцо А24 | |
| 29 | 9***7 | Тарелка | |
| 30 | 7***4 | Пружина | |
| 31 | Ш***Н | Шарик 5V 19 ммН | |
| 32 | 9***8 | Корпус | |
| 33 | У***А | Клапан | |
| 34 | 1***А | Пружина | |
| 35 | 9***4 | Винт | |
| 36 | 9***5 | Шайба | |
| 37 | 9***3 | Гайка | |
| 38 | 9***1 | Труба |
