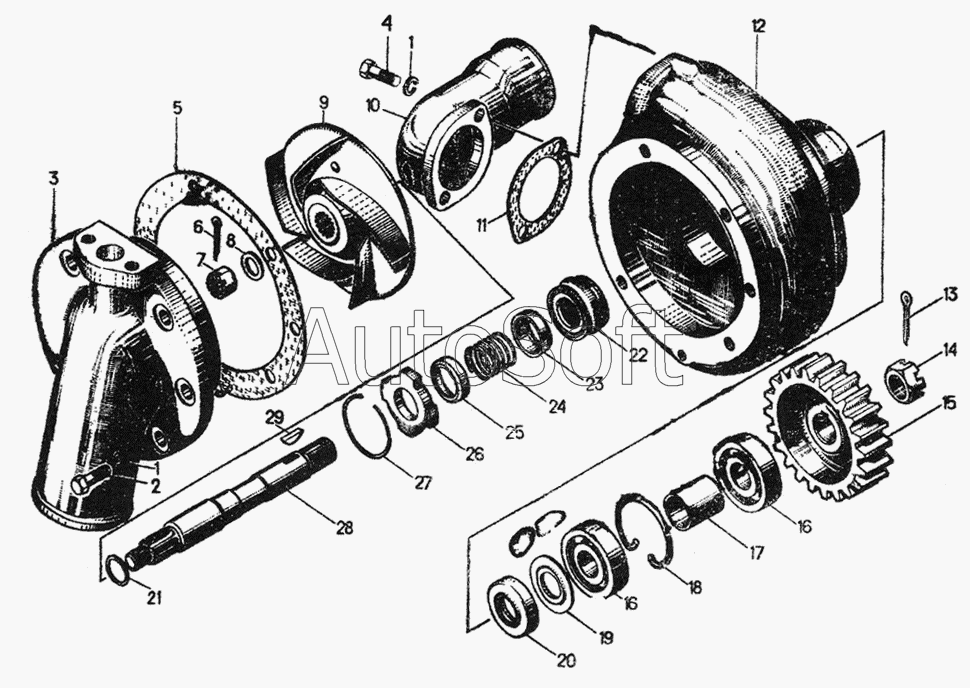

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Водяной насос, 16-08-140СП
12
10
4
1
1
11
14
7
8
29
9
15
17
26
19
18
27
23
25
3
28
24
22
20
5
21
2
6
13
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-08-145СП | 1***П | Корпус | |
| 1 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 1 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 2 | Б***9 | Болт М10x25.46.019 | |
| 3 | 1***1 | Раструб | |
| 4 | Б***9 | Болт М10х22.46.019 | |
| 5 | 7***7 | Прокладка | |
| 6 | Ш***1 | Шплинт 3,2x25.001 | |
| 7 | 3***7 | Гайка | |
| 8 | 3***3 | Шайба | |
| 9 | 1***П | Крыльчатка | |
| 10 | 1***0 | Патрубок | |
| 11 | 7***3 | Прокладка | |
| 12 | 1***9 | Корпус | |
| 13 | Ш***0 | Шплинт 3,2x40 | |
| 14 | 3***2 | Гайка | |
| 15 | 1***5 | Шестерня | |
| 16 | П***4 | Подшипник 304 | |
| 17 | 1***6 | Втулка | |
| 18 | 1***5 | Кольцо | |
| 19 | 1***3 | Шайба | |
| 20 | 7***4 | Манжета | |
| 21 | 7***5 | Кольцо | |
| 22 | 7***2 | Гофр уплотнения | |
| 23 | 1***9 | Шайба | |
| 24 | 7***5 | Пружина | |
| 25 | 1***0 | Шайба | |
| 26 | 1***2 | Шайба | |
| 27 | 1***6 | Кольцо | |
| 28 | 1***1 | Валик | |
| 29 | 3***6 | Шпонка |
