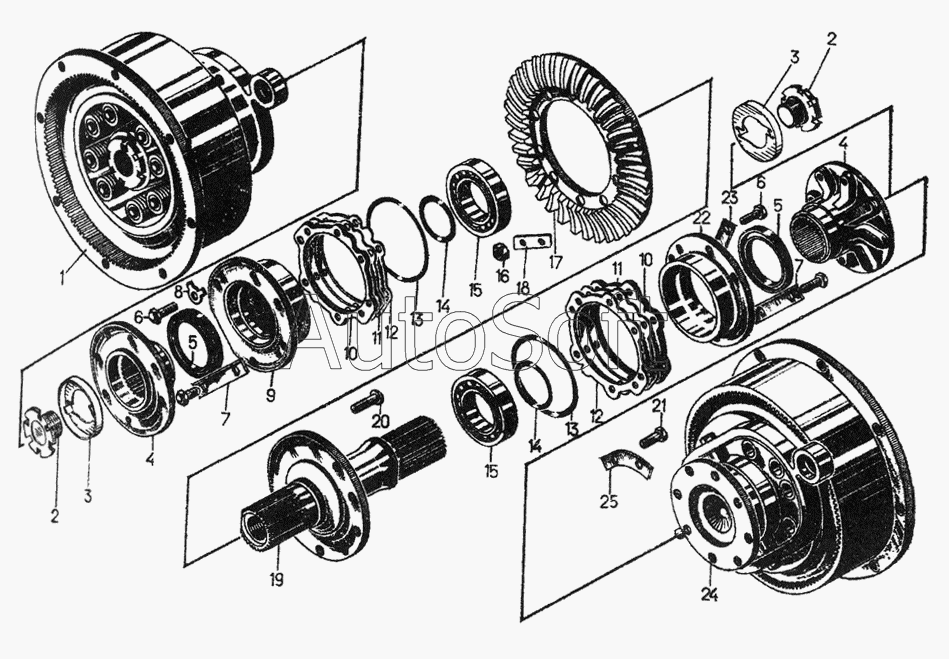

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Главная передача с бортовыми фрикционами 24-16-1СП
20
21
17
6
6
16
25
7
7
23
18
5
5
14
14
13
13
24
1
19
4
4
10
10
22
9
11
11
12
12
2
2
8
3
3
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***П | Фрикцион бортовой левый | |
| 2 | 2***7 | Пробка | |
| 3 | 7***4 | Пластина | |
| 4 | 2***2 | Фланец | |
| 5 | 4***П | Сальник | |
| 6 | 2***8 | Болт | |
| 7 | 3***0 | Пластика | |
| 8 | 7***7 | Шайба | |
| 9 | 2***1 | Корпус подшипника | |
| 10 | 2***П | Прокладка | |
| 11 | 2***4 | Прокладка | |
| 12 | 2***5 | Прокладка | |
| 13 | 4***5 | Кольцо | |
| 14 | 4***7 | Кольцо | |
| 15 | П***М | Подшипник 7516М | |
| 16 | 3***2 | Гайка | |
| 17 | 1***1 | Шестерня коническая | |
| 18 | 3***6 | Пластина | |
| 19 | 2***1 | Вал | |
| 20 | 1***3 | Болт | |
| 21 | 1***7 | Болт | |
| 22 | 2***1 | Корпус подшипника | |
| 23 | 3***1 | Пластина | |
| 24 | 2***П | Фрикцион бортовой правый | |
| 25 | 3***8 | Пластина |
