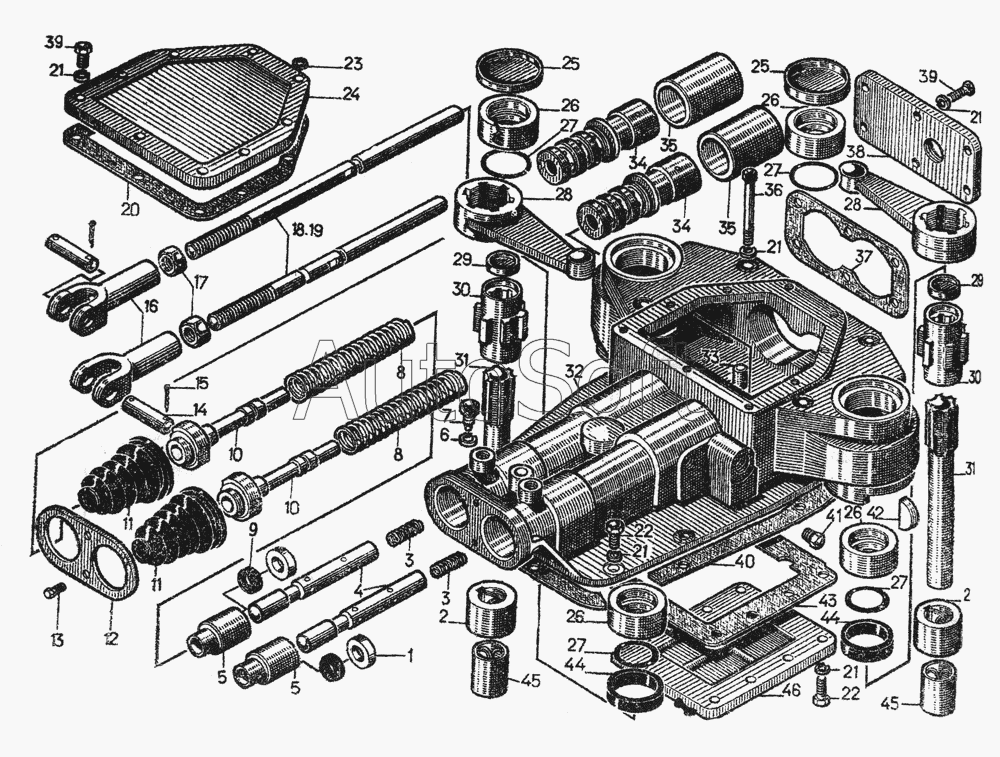

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Сервомеханизм, комплект 21-17-4СП
21-17-4СП
29
29
30
30
33
41
32
34
34
25
25
1
10
10
28
28
12
7
11
11
37
43
23
27
27
27
27
4
35
35
26
26
26
26
46
24
38
5
5
3
3
8
8
20
9
13
22
22
39
39
21
21
21
21
21
6
16
17
19
18
14
36
40
44
44
15
45
45
31
31
2
2
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17309 | 1***9 | Муфта | |
| 20-17-111СП | 2***П | Тяга | |
| 21-17-108СП | 2***П | Корпус сервомеханизма | |
| 21-17-110СП | 2***П | Тяга | |
| 21-17-4СП | 2***П | Сервомеханизм | |
| 1 | 1***9 | Кольцо | |
| 2 | 1***5 | Втулка | |
| 3 | 7***9 | Пружина | |
| 4 | 2***П | Золотник | |
| 5 | 2***4 | Втулка | |
| 6 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 7 | 3***2 | Винт | |
| 8 | 7***3 | Пружина | |
| 9 | 7***0 | Манжета | |
| 10 | 1***5 | Толкатель | |
| 11 | 4***9 | Чехол | |
| 12 | 1***8 | Крышка | |
| 13 | Б***9 | Болт М6х16.46,019 | |
| 14 | 1***6 | Палец | |
| 15 | Ш***2 | Шплинт 4x32 | |
| 16 | 2***8 | Вилка | |
| 17 | Г***9 | Гайка М18х1,5.6.019 | |
| 18 | 2***2 | Тяга | |
| 19 | 2***0 | Тяга | |
| 20 | 7***9 | Прокладка | |
| 21 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 22 | Б***9 | Болт М10х25.46.019 | |
| 23 | 4***2 | Кольцо | |
| 24 | 2***7 | Крышка | |
| 25 | 1***1 | Заглушка | |
| 26 | 2***2 | Втулка | |
| 27 | 4***3 | Кольцо | |
| 28 | 1***2 | Рычаг | |
| 29 | 2***5 | Заглушка | |
| 30 | 1***0 | Муфта | |
| 31 | 1***4 | Валик | |
| 32 | 2***7 | Корпус | |
| 33 | 3***2 | Штифт | |
| 34 | 1***1 | Гильза | |
| 35 | 2***1 | Поршень | |
| 36 | 2***4 | Болт | |
| 37 | 4***1 | Прокладка | |
| 38 | 2***1 | Крышка | |
| 39 | Б***9 | Болт М10х30.46.019 | |
| 40 | 4***6 | Прокладка | |
| 41 | 3***1 | Пробка | |
| 42 | 7***6 | Шпонка | |
| 43 | 4***5 | Прокладка | |
| 44 | 7***2 | Кольцо-прокладка | |
| 45 | 1***2 | Втулка | |
| 46 | 2***5 | Крышка |
