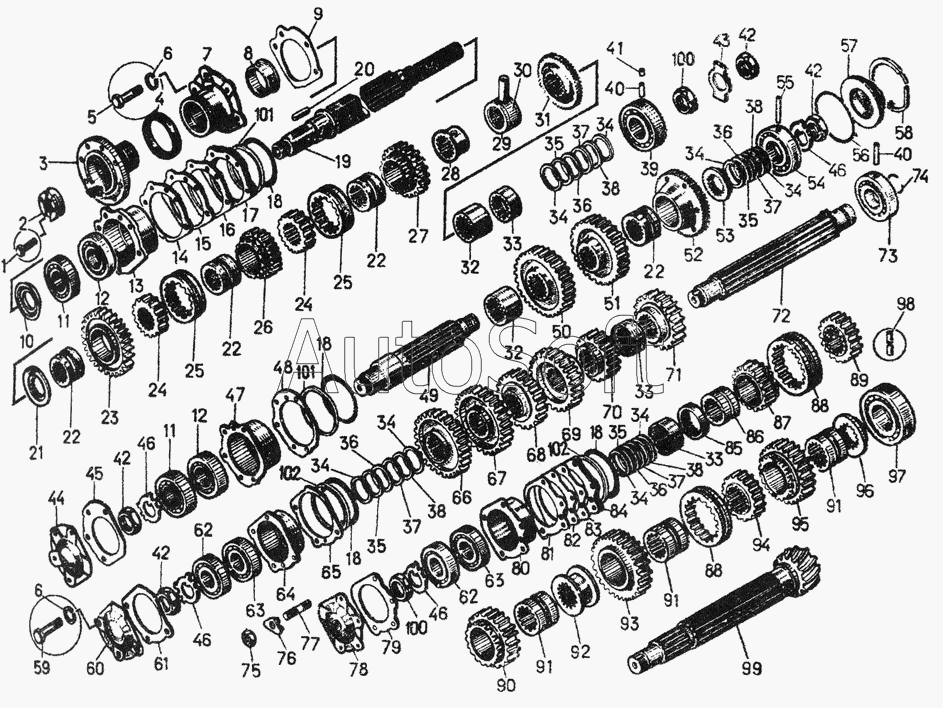

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Валы и шестерни коробки передач
29
30
35
35
35
35
35
36
36
36
36
36
36
36
37
37
37
37
37
37
37
38
38
38
38
38
38
38
32
32
33
33
33
34
34
34
34
34
34
34
34
22
22
22
22
22
42
42
42
42
42
100
100
100
63
63
63
12
12
12
31
19
28
21
23
26
27
25
25
24
24
43
39
85
99
92
96
93
95
90
89
94
87
88
88
86
91
91
91
97
74
71
70
69
68
67
66
72
73
52
53
50
51
49
46
46
46
46
54
8
7
98
41
59
77
2
4
18
18
18
18
17
84
10
60
58
44
78
57
13
13
47
47
80
80
64
64
14
15
16
81
82
83
48
65
3
76
55
40
40
101
101
102
102
75
20
79
79
45
45
61
61
9
9
1
5
6
6
62
62
11
11
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-12-114СП | 1***П | Вал нижний | |
| 18-12-142СП | 1***П | Вал верхний | |
| 18-12-145СП | 1***П | Вал 2-й промежуточный | |
| 18-12-149СП | 1***П | Вал 1-й промежуточ ный | |
| 18-12-150СП | 1***П | Крышка | |
| 18-12-сб143 | 1***3 | Хомут | |
| 20-12-5СП | 2***П | Коробка передач для запасных частей для болотоходных тракторов | |
| 24-12-105СП | 2***П | Вал нижний для запасных частей | |
| 24-12-1СП | 2***П | Коробка передач для запасных частей | |
| 1 | Б***9 | Болт М8х16.46.019 | |
| 2 | 3***0 | Гайка | |
| 3 | 1***1 | Фланец | |
| 4 | 4***5 | Кольцо | |
| 5 | Б***9 | Болт M12x55.46.019 | |
| 6 | Ш***6 | Шайба 12ОТ.65Г.06 | |
| 7 | 1***3 | Крышка | |
| 8 | 2***3 | Втулка | |
| 9 | 7***4 | Прокладка | |
| 9 | 7***1 | Прокладка | |
| 10 | 2***2 | Маслоотражатель | |
| 11 | П***2 | Подшипник 312 | |
| 12 | П***К | Подшипник 2312К | |
| 12 | П***К | Подшипник 2312К | |
| 13 | 1***7 | Корпус подшипника | |
| 13 | 1***1 | Корпус подшипника | |
| 14 | 1***1 | Прокладка | |
| 15 | 1***2 | Прокладка | |
| 16 | 1***3 | Прокладка | |
| 17 | 1***П | Прокладка | |
| 18 | 4***1 | Кольцо | |
| 19 | 1***2 | Вал верхний | |
| 20 | 7***0 | Шпонка | |
| 21 | 1***9 | Кольцо | |
| 22 | 3***1 | Втулка | |
| 22 | 3***1 | Втулка | |
| 23 | 1***0 | Шестерня | |
| 24 | 1***4 | Муфта | |
| 25 | 1***3 | Муфта | |
| 26 | 1***1 | Шестерня | |
| 27 | 1***2 | Шестерня | |
| 28 | 4***1 | Втулка | |
| 29 | 1***2 | Втулка | |
| 30 | 1***3 | Хомут | |
| 31 | 1***7 | Шестерня | |
| 32 | 1***6 | Втулка | |
| 32 | 1***6 | Втулка | |
| 33 | 1***7 | Втулка | |
| 33 | 1***7 | Втулка | |
| 33 | 1***7 | Втулка | |
| 34 | 1***2 | Прокладка | |
| 34 | 1***2 | Прокладка | |
| 35 | 1***0 | Прокладка | |
| 35 | 1***0 | Прокладка | |
| 35 | 1***0 | Прокладка | |
| 35 | 1***0 | Прокладка | |
| 36 | 1***4 | Прокладка | |
| 36 | 1***4 | Прокладка | |
| 36 | 1***4 | Прокладка | |
| 36 | 1***4 | Прокладка | |
| 37 | 1***5 | Прокладка | |
| 37 | 1***5 | Прокладка | |
| 37 | 1***5 | Прокладка | |
| 37 | 1***5 | Прокладка | |
| 38 | 1***9 | Прокладка | |
| 38 | 1***9 | Прокладка | |
| 38 | 1***9 | Прокладка | |
| 38 | 1***9 | Прокладка | |
| 39 | П***К | Подшипник 402311К | |
| 40 | 1***4 | Стопор | |
| 41 | 1***3 | Заглушка | |
| 42 | 7***1 | Гайка | |
| 42 | 7***1 | Гайка | |
| 42 | 7***1 | Гайка | |
| 43 | 7***4 | Шайба | |
| 44 | 1***4 | Крышка | |
| 45 | 7***2 | Прокладка | |
| 45 | 7***1 | Прокладка | |
| 46 | 7***3 | Шайба | |
| 47 | 1***8 | Корпус подшипника | |
| 47 | 1***1 | Корпус подшипника | |
| 48 | 1***7 | Прокладка | |
| 49 | 1***1 | Шестерня Вал 1 промежуточный | |
| 50 | 1***7 | Шестерня | |
| 51 | 1***8 | Шестерня | |
| 52 | 1***8 | Шестерня | |
| 53 | 1***2 | Кольцо | |
| 54 | П***М | Подшипник 402411 КМ | |
| 55 | 1***3 | Стопор | |
| 56 | К***2 | Кольцо У-125x120-2 | |
| 57 | 1***6 | Крышка | |
| 58 | 1***6 | Кольцо | |
| 59 | 2***6 | Болт | |
| 60 | 1***5 | Крышка | |
| 61 | 7***3 | Прокладка | |
| 61 | 7***1 | Прокладка | |
| 62 | П***1 | Подшипник 311 | |
| 63 | П***К | Подшипник 2311К | |
| 63 | П***К | Подшипник 2311К | |
| 64 | 1***0 | Корпус подшипника | |
| 64 | 1***1 | Корпус подшипника | |
| 65 | 1***3 | Прокладка | |
| 66 | 1***5 | Шестерня | |
| 67 | 1***4 | Шестерня | |
| 68 | 1***3 | Шестерня | |
| 69 | 1***2 | Шестерня | |
| 70 | 1***1 | Шестерня | |
| 71 | 1***0 | Шестерня | |
| 72 | 1***7 | Вал 2-й промежуточный | |
| 73 | П***М | Подшипник 402611 КМ | |
| 74 | 1***1 | Кольцо | |
| 75 | 7***0 | Гайка | |
| 76 | 1***9 | Треножка | |
| 77 | 2***1 | Шпилька | |
| 78 | 1***5 | Крышка | |
| 79 | 7***1 | Прокладка | |
| 79 | 7***1 | Прокладка | |
| 80 | 1***9 | Корпус подшипника | |
| 80 | 1***1 | Корпус подшипника | |
| 81 | 1***4 | Прокладка | |
| 82 | 1***5 | Прокладка | |
| 83 | 1***6 | Прокладка | |
| 84 | 1***П | Прокладка | |
| 85 | 1***3 | Кольцо | |
| 86 | 3***2 | Втулка | |
| 87 | 1***8 | Шестерня | |
| 88 | 1***9 | Муфта | |
| 89 | 1***6 | Муфта | |
| 90 | 1***5 | Шестерня | |
| 91 | 3***3 | Втулка | |
| 92 | 1***4 | Проставка | |
| 93 | 1***3 | Шестерня | |
| 94 | 1***7 | Муфта | |
| 95 | 1***4 | Шестерня | |
| 96 | 1***8 | Втулка | |
| 97 | П***М | Подшипник 402715КМ | |
| 98 | 1***0 | Стопор | |
| 99 | 1***6 | Вал нижний | |
| 100 | 7***8 | Гайка | |
| 100 | 7***8 | Гайка | |
| 101 | 1***6 | Кольцо | |
| 102 | 1***7 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
