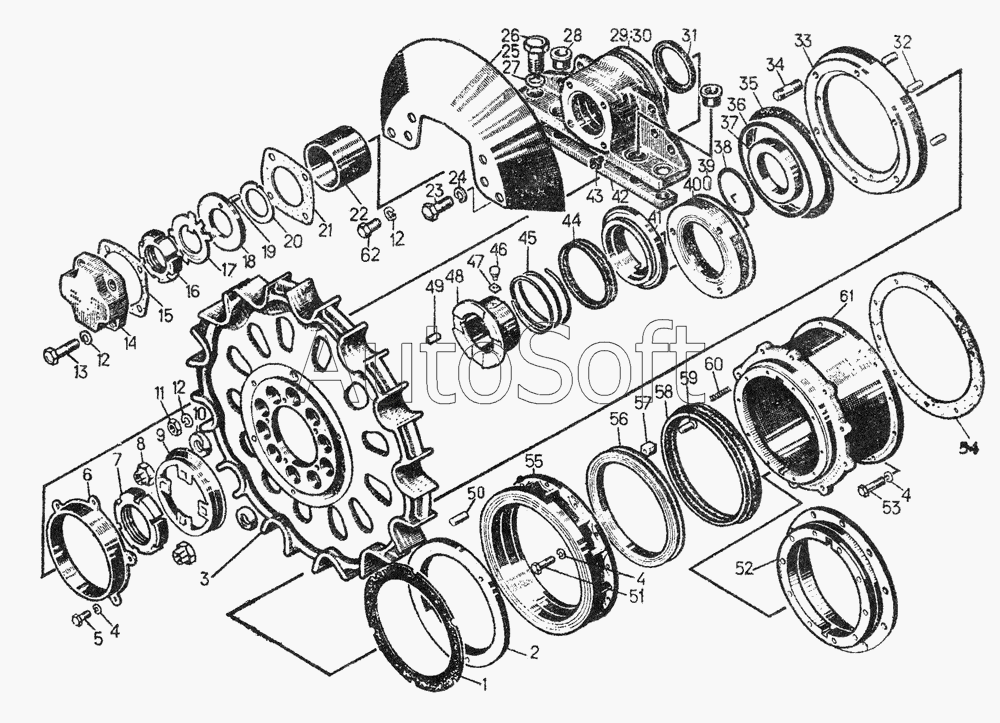

Каталог запасных частей к технике: ЧТЗ Т-130 (1990). Бортовой редуктор болотоходных тракторов 24-19-117СП-левый, 24-19-118СП-правый
28
17
8
7
3
14
55
15
37
49
61
6
10
21
9
36
12
12
12
24
23
62
25
42
38
43
27
50
4
4
4
51
53
5
54
31
35
48
59
57
56
30
29
22
44
45
47
46
41
40
39
19
32
11
34
26
13
20
16
1
18
33
58
60
52
52
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19454СП | 1***П | Шайба | |
| 20-19-124СП | 2***П | Уплотнение | |
| 20-19-125СП | 2***П | Диск | |
| 24-19-109СП | 2***П | Диск | |
| 24-19-113СП | 2***П | Лабиринт | |
| 24-19-114СП | 2***П | Уплотнение | |
| 24-19-119СП | 2***П | Уплотнение | |
| 1 | 7***6 | Прокладка | |
| 2 | 2***2 | Диск | |
| 3 | 5***9 | Колесо ведущее | |
| 4 | Ш***6 | Шайба 10.ОТ.65Г.06 | |
| 5 | Б***9 | Болт М 10x25.46.019 | |
| 6 | 1***5 | Щиток | |
| 7 | 7***7 | Гайка | |
| 8 | 7***7 | Гайка | |
| 9 | 1***5 | Козырек | |
| 10 | 1***9 | Втулка | |
| 11 | 3***0 | Гайка | |
| 12 | Ш***6 | Шайба 12.ОТ.65Г.06 | |
| 13 | 2***9 | Болт | |
| 14 | 2***5 | Крышка | |
| 15 | 7***5 | Прокладка | |
| 16 | 1***7 | Гайка | |
| 17 | 7***0 | Шайба | |
| 18 | 1***5 | Шайба | |
| 19 | 3***1 | Штифт | |
| 20 | 1***8 | Прокладка | |
| 21 | 1***0 | Прокладка | |
| 22 | 1***3 | Втулка | |
| 23 | Б***9 | Болт M16x30.46.019 | |
| 24 | Ш***6 | Шайба 16.ОТ.65Г.06 | |
| 25 | 2***6 | Щиток | |
| 26 | 2***2 | Болт | |
| 27 | Ш***6 | Шайба 20.ОТ.63Г.06 | |
| 28 | 2***3 | Втулка | |
| 29 | 2***1 | Подшипник концевой | |
| 30 | 2***2 | Подшипник концевой | |
| 31 | 7***П | Сальник | |
| 32 | 7***3 | Штифт | |
| 33 | 2***8 | Лабиринт | |
| 34 | 2***1 | Шпилька | |
| 35 | 7***0 | Кольцо | |
| 36 | 4***6 | Кольцо | |
| 37 | 2***8 | Кольцо | |
| 38 | К***2 | Кольцо У-100x95-2 | |
| 39 | 3***0 | Штифт | |
| 40 | 5***1 | Диск | |
| 41 | 2***9 | Диск | |
| 42 | 1***4 | Планка | |
| 43 | М***6 | Масленка 1.3Ц6 | |
| 44 | 7***3 | Манжета | |
| 45 | 7***7 | Пружина | |
| 46 | 1***6 | Палец | |
| 47 | 1***7 | Сухарик | |
| 48 | 2***8 | Втулка | |
| 49 | 2***3 | Заглушка | |
| 50 | 3***5 | Штифт | |
| 51 | Б***9 | Болт М10х35.46.019 | |
| 52 | ***1 | Фланец | |
| 52 | 2***5 | Фланец | |
| 53 | Б***9 | Болт М10х30.46.019 | |
| 54 | 7***8 | Прокладка | |
| 55 | 2***7 | Лабиринт | |
| 56 | 2***2 | Писк | |
| 57 | 2***2 | Сухарик | |
| 58 | 7***2 | Манжета | |
| 59 | 7***7 | Палец | |
| 60 | 7***6 | Пружина | |
| 61 | 2***П | Проставка | |
| 62 | Б***9 | Болт М12х25.46.019 |
