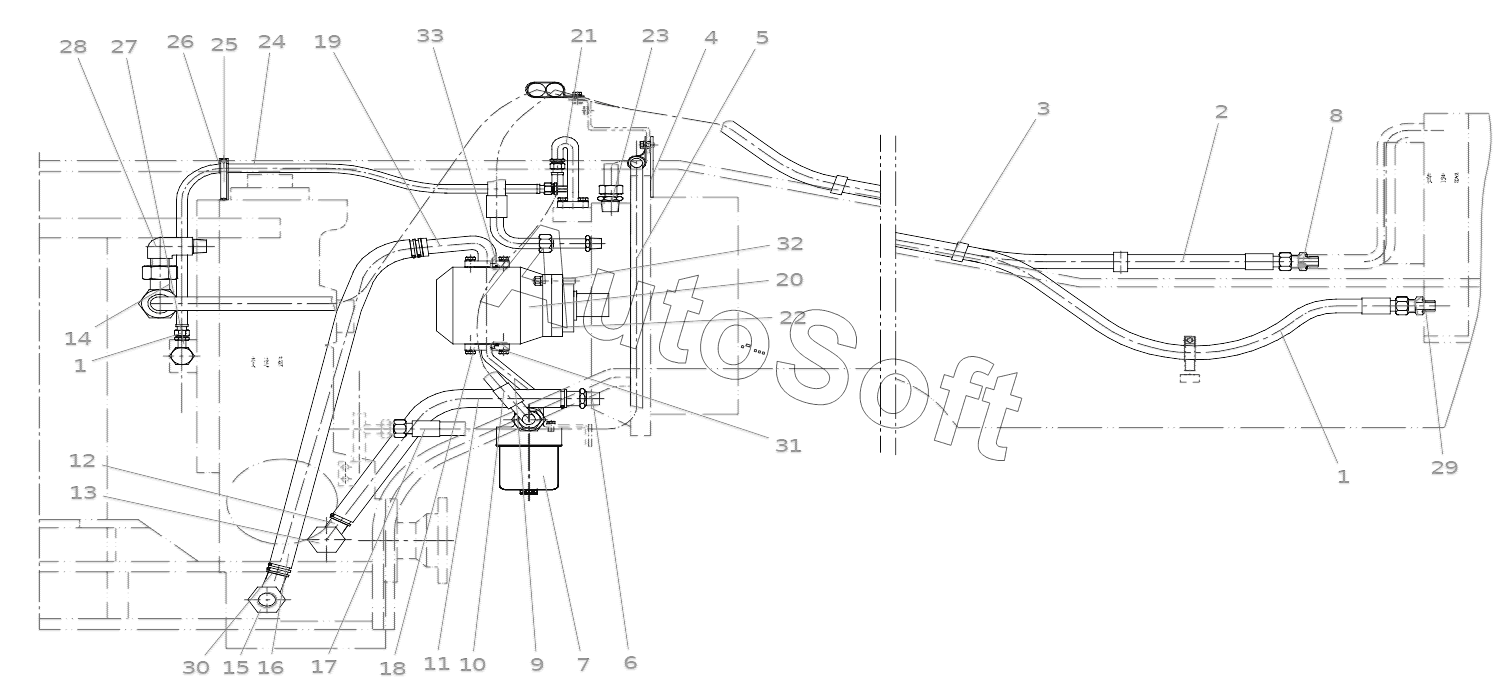

Каталог запасных частей к технике: SEM650B (2009). TRANSMISSION HYDRAULIC SYSTEM

1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Z5A21700100
Z5A21700300
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
Z5A21700100 | Z***0 | Ф19 high pressure tube assembly | |
Z5A21700300 | Z***0 | Ф19 high pressure tube assembly | |
1 | Z***0 | Ф19 high pressure tube assembly | |
2 | Z***1 | Ф19 high pressure tube assembly | |
3 | Z***0 | Double clip | |
4 | Z***0 | Set frame | |
5 | Z***0 | Clip | |
6 | Z***0 | Return oil adapter i of converter | |
7 | W***A | Oil filter | |
8 | Z***0 | Adapter | |
9 | Z***0 | Ф19 high pressure tube assembly | |
10 | Z***0 | Ф19 high pressure tube assembly | |
11 | Z***0 | Low pressure oil resistant tube | |
12 | Z***0 | Return oil adapter of converter | |
13 | Z***0 | Adapter | |
14 | Z***2 | Return oil adapter | |
15 | Z***0 | Outlet or return oil part of gear box | |
16 | Z***0 | Low pressure oil resistant hose | |
17 | Z***0 | Ф19 high pressure tube assembly | |
18 | Z***0 | Split flange | |
19 | Z***0 | Oil inlet coupling of cbg2040 | |
20 | W***0 | Gear pump | |
21 | Z***0 | Inlet coupling assembly of relief valve | |
22 | Z***0 | Spacer | |
23 | Z***0 | Adapter of gear box | |
24 | Z***0 | High pressure tube assembly | |
25 | Z***0 | Set plate | |
26 | Z***0 | Сliр | |
27 | Z***0 | “t” connector | |
28 | Z***1 | Cool return oil adapter of gear box | |
29 | B***0 | O-ring | |
30 | B***0 | Hose clamp | |
31 | B***9 | O-ring | |
32 | B***0 | Bolt | |
33 | B***0 | O-ring |
