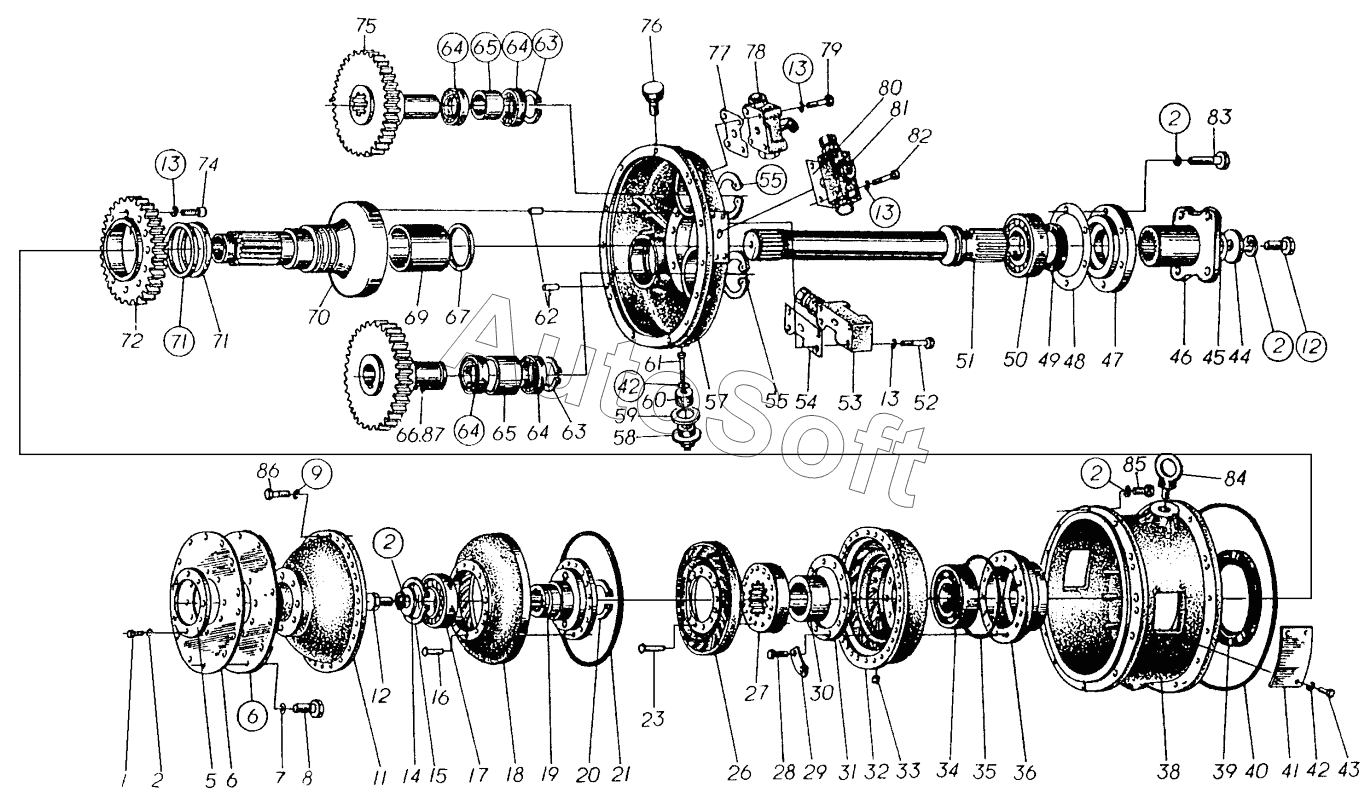

Каталог запасных частей к технике: SEM650B (2009). TORQUE CONVERTER ASSEMBLY
1
2
2
2
2
2
5
6
6
7
8
11
12
12
13
13
13
13
14
15
16
17
18
19
20
21
23
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
57
58
59
60
61
63
63
64
64
64
64
65
65
66
67
69
70
71
71
72
74
75
76
77
78
79
80
81
82
83
84
85
86
87
W020400091
W020400101
W020400111
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| W020400091 | W***1 | Stator | |
| W020400101 | W***1 | Impeller | |
| W020400111 | W***1 | Turbine | |
| 1 | B***5 | Bolt | |
| 2 | B***3 | Lock washer | |
| 5 | W***1 | Filler | |
| 6 | W***1 | Elastic plate | |
| 7 | B***3 | Lock washer | |
| 8 | B***0 | Bolt | |
| 11 | W***1 | Impeller shell | |
| 12 | B***0 | Bolt | |
| 13 | B***2 | Lock washer | |
| 14 | S***G | Snap ring | |
| 15 | B***2 | Snap ring | |
| 16 | R***8 | Rivet | |
| 17 | B***2 | Bearing | |
| 18 | W***1 | Turbine | |
| 19 | W***1 | Turbine hub | |
| 20 | B***2 | Snap ring | |
| 21 | W***0 | O-ring | |
| 23 | R***T | Rivet | |
| 26 | W***1 | Stator | |
| 27 | W***1 | Stator hub | |
| 28 | B***2 | Bolt | |
| 29 | D***D | Double spaced | |
| 30 | W***1 | Set sleeve | |
| 31 | W***1 | Apron | |
| 32 | W***1 | Impeller | |
| 33 | B***4 | Thread plug | |
| 34 | B***0 | Bearing | |
| 35 | W***0 | O-ring | |
| 36 | W***1 | Impeller hub | |
| 38 | W***1 | Case | |
| 39 | B***0 | Oil seal | |
| 40 | B***3 | O-ring | |
| 41 | C***E | Cover plate | |
| 42 | B***2 | Lock washer | |
| 43 | B***2 | Bolt | |
| 44 | S***G | Sane poring | |
| 45 | P***T | Paper gasket | |
| 46 | W***1 | Coup piling disc | |
| 47 | W***0 | Clamping cover | |
| 48 | P***T | Paper gasket | |
| 49 | B***2 | Oil seal | |
| 50 | B***7 | Bearing | |
| 51 | W***1 | Turbine shaft | |
| 52 | B***0 | Bolt | |
| 53 | W***1 | Outlet pressure valve | |
| 54 | W***1 | Paper gasket | |
| 55 | B***2 | Snap ring | |
| 57 | W***B | Gear box | |
| 58 | O***G | Oil-release plug | |
| 59 | B***2 | Lock washer | |
| 60 | M***G | Magnetic ring | |
| 61 | B***0 | Bolt | |
| 63 | B***3 | Snap ring | |
| 64 | B***8 | Bearing | |
| 65 | W***1 | Positioning sleeve | |
| 66 | W***1 | Output gear | |
| 67 | W***1 | Seal ring | |
| 69 | O***E | Oil-distribution sleeve | |
| 70 | W***1 | Stator stand | |
| 71 | W***1 | Seal ring | |
| 72 | W***1 | Driving gear | |
| 74 | B***5 | Screw | |
| 75 | W***B | Out put gear | |
| 76 | W***1 | Vent plug | |
| 77 | W***1 | Paper gasket | |
| 78 | W***1 | Pressure valve | |
| 79 | B***0 | Bolt | |
| 80 | W***1 | Paper gasket | |
| 81 | W***1 | Relief valve | |
| 82 | B***5 | Bolt | |
| 83 | B***0 | Bolt | |
| 84 | B***8 | Bolt | |
| 85 | B***0 | Bolt | |
| 86 | B***0 | Bolt | |
| 87 | W***B | Out put gear |
