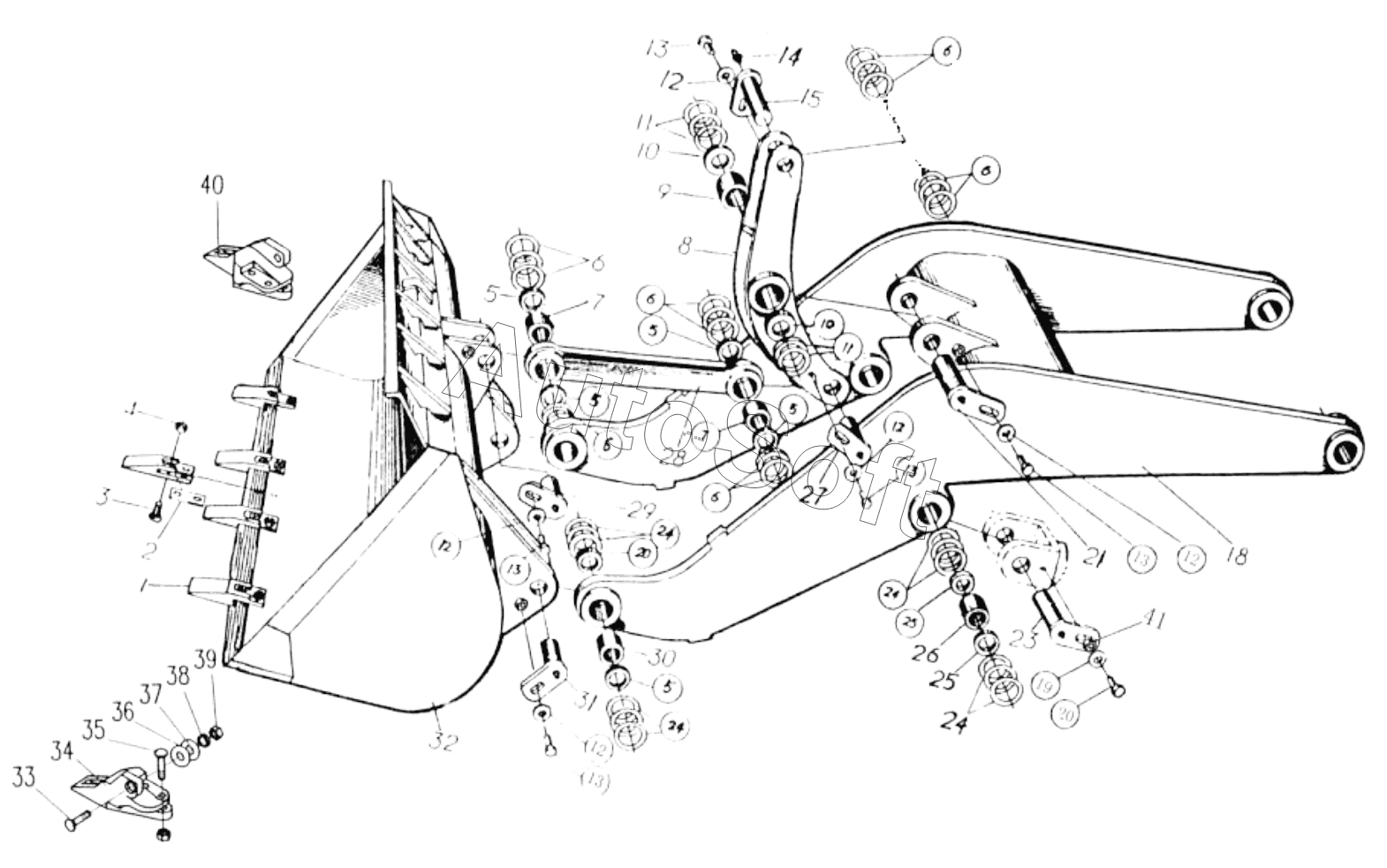

Каталог запасных частей к технике: SEM650B (2009). WORKING DEVICE ASSEMBLY
1
2
2
2
3
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
10
10
11
11
11
11
11
11
12
12
12
12
12
13
13
13
13
13
14
15
18
19
20
20
21
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Z510010952
NZ51001076020
NZ51001059120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| NZ51001059120 | N***0 | Rocker arm assembly | |
| NZ51001076020 | N***0 | Tie rod assembly | |
| Z510010952 | Z***2 | Main blade | |
| 1 | Z***1 | Bucket teeth | |
| 2 | Z***0 | Adjusting spacer | |
| 2 | Z***0 | Adjusting spacer | |
| 2 | Z***0 | Adjusting spacer | |
| 3 | B***0 | Bolt | |
| 4 | B***8 | Nut | |
| 5 | Z***0 | Seal | |
| 6 | Z***0 | Adjusting spacer | |
| 6 | Z***0 | Adjusting spacer | |
| 6 | Z***0 | Adjusting spacer | |
| 7 | Z***2 | Bush bucket linkage rod pin | |
| 8 | Z***1 | Rocker arm | |
| 9 | Z***2 | Bush rocder arm main pin | |
| 10 | Z***0 | Oil seal | |
| 11 | Z***0 | Adjusting spacer | |
| 11 | Z***0 | Adjusting spacer | |
| 11 | Z***0 | Adjusting spacer | |
| 12 | Z***0 | Washer | |
| 13 | B***5 | Bolt | |
| 14 | B***0 | Oil cup | |
| 15 | Z***1 | Upper pin rocker arm | |
| 18 | N***0 | Lift arm | |
| 19 | Z***0 | Washer | |
| 20 | B***0 | Bolt | |
| 21 | Z***1 | Main pin rocker arm | |
| 23 | Z***1 | Middle pin lift arm | |
| 24 | Z***0 | Adjusting spacer | |
| 24 | Z***0 | Adjusting spacer | |
| 24 | Z***0 | Adjusting spacer | |
| 25 | Z***0 | Oil seal | |
| 26 | Z***2 | Bushing of lift arm middle pin | |
| 27 | Z***1 | Rocker arm and linkage rod pin | |
| 28 | Z***0 | Linkage rod | |
| 29 | Z***2 | Bucket and linkage rod pin | |
| 30 | Z***2 | Bushing for bucket_to_lift arm | |
| 31 | Z***1 | Bucket and lift arm pin | |
| 32 | Z***2 | Bucket | |
| 33 | Z***0 | Bolt | |
| 34 | Z***2 | Bucket teeth | |
| 35 | Z***0 | Bolt | |
| 36 | Z***0 | Adjusting spacer | |
| 37 | Z***0 | Adjusting spacer | |
| 38 | Z***0 | Washer | |
| 39 | B***0 | Nut | |
| 40 | Z***1 | Bucket teeth | |
| 41 | Z***0 | Spacer sleeve |
