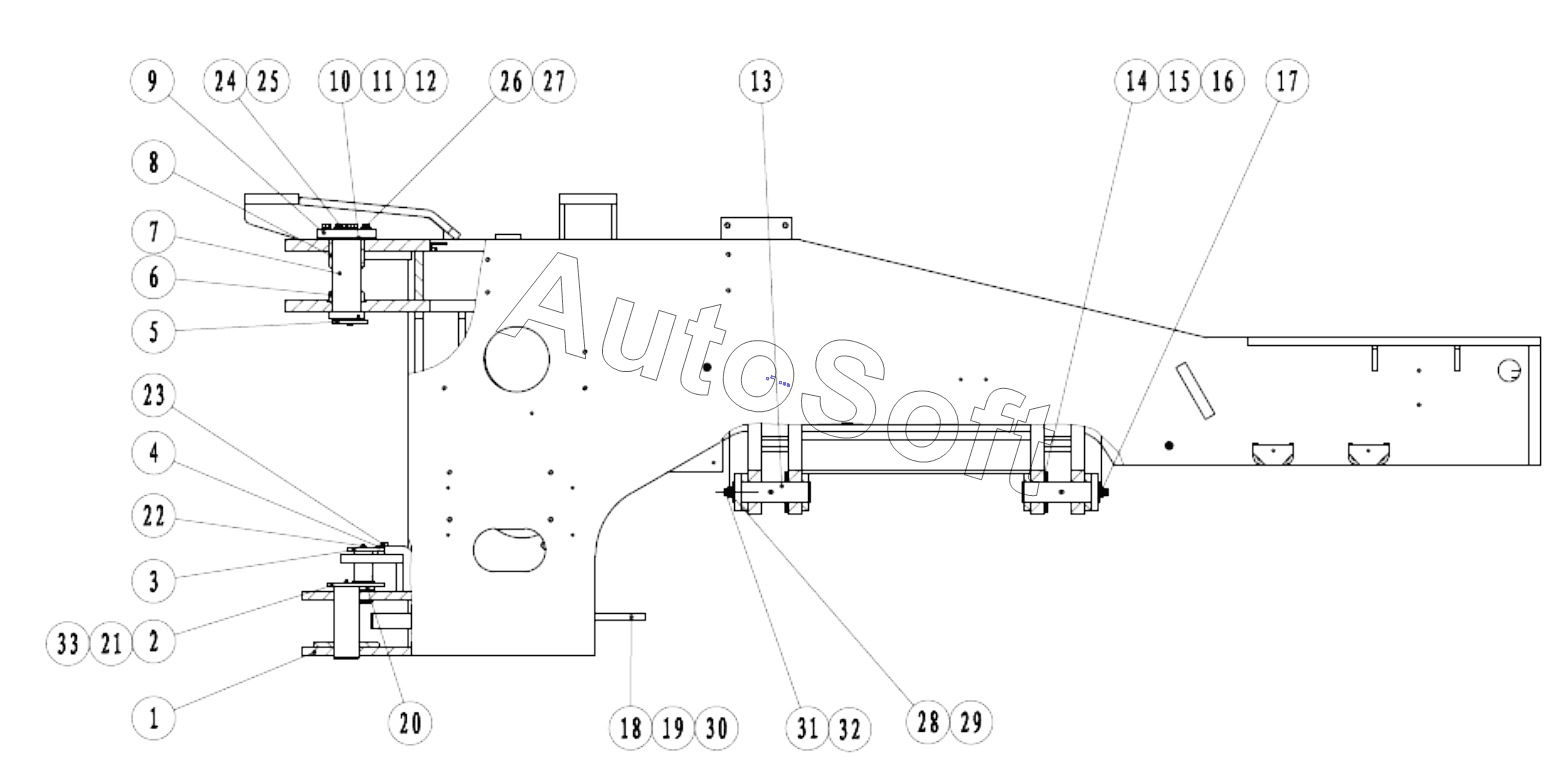

Каталог запасных частей к технике: SEM650B (2009). REAR FRAME ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 Z***0 650b rear frame assembly
2 Z***1 Lower joint pin
3 Z***1 Steering cylinder rear pin assembly
4 Z***0 Washer
5 Z***0 Joint plate
6 Z***0 Lower spacer
7 Z***0 Upper joint pin
8 Z***0 Upper spacer
9 Z***0 Upper joint plate
10 Z***0 Adjusting washer i
11 Z***0 Adjusting washer ii
12 Z***0 Adjusting washer iii
13 Z***1 Oscillate frame pin assembly
14 Z***0 Adjustment shim
15 Z***0 Adjustment shim
16 Z***0 Adjustment shim
17 Z***0 Oscillate frame front pin lubrication tube
18 Z***0 Safety rod
19 Z***0 Pin
20 Z***2 Support gasket
21 Z***0 Washer
22 B***0 Oil cup
23 B***5 Bolt
24 B***0 Bolt
25 B***3 Washer
26 B***0 Bolt
27 B***3 Washer
28 B***0 Bolt
29 B***4 Washer
30 B***6 Pin
31 B***2 Bolt
32 B***2 Washer
33 B***5 Bolt
