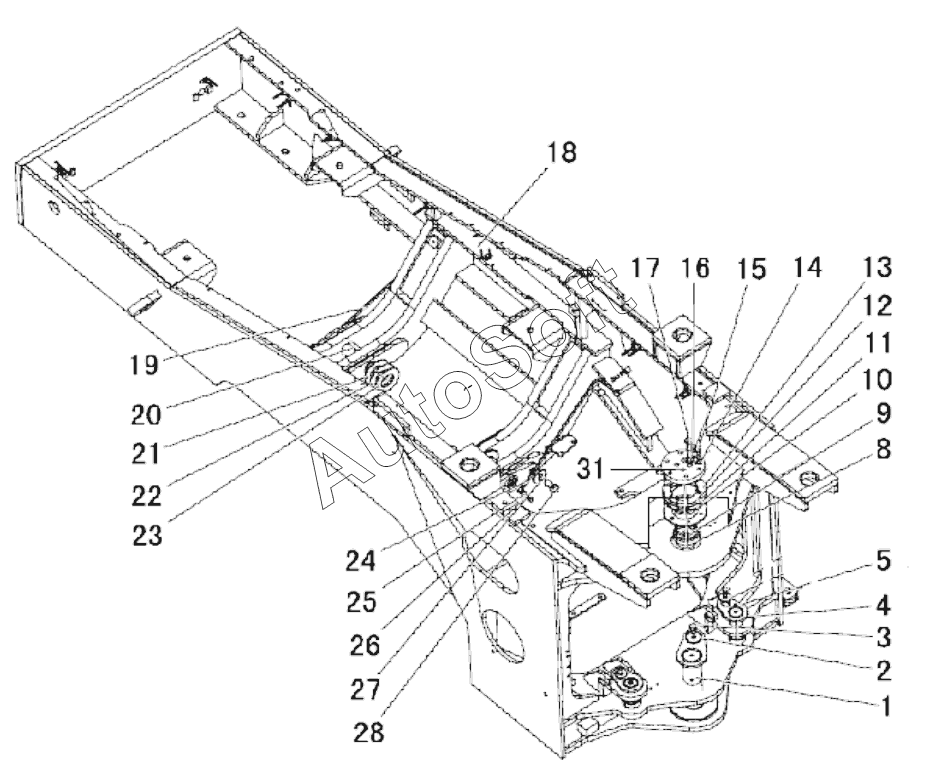

Каталог запасных частей к технике: SEM639C (2011). Rear frame
16
31
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***0 | Hinged pin assembly | |
| 2 | B***3 | Washer | |
| 3 | B***0 | Bolt | |
| 4 | Z***0 | Pin assembly | |
| 5 | B***0 | Oil cup | |
| 8 | Z***0 | Lower spacer | |
| 9 | Z***0 | Hinged pin assembly | |
| 10 | Z***0 | Upper spacer | |
| 11 | Z***0 | Adjustment shim | |
| 12 | Z***0 | Adjustment shim | |
| 13 | Z***0 | Adjustment shim | |
| 14 | B***2 | Washer | |
| 15 | B***5 | Bolt | |
| 16 | B***4 | Washer | |
| 17 | B***0 | Bolt | |
| 18 | Z***0 | Rear frame assembly | |
| 19 | Z***0 | Lubricating line | |
| 20 | Z***0 | Oscillate frame pin | |
| 21 | Z***0 | Adjustment shim | |
| 22 | Z***0 | Trimmed gasket | |
| 23 | Z***0 | Trimmed gasket | |
| 24 | Z***0 | Lubricating lineII | |
| 25 | B***2 | Washer | |
| 26 | B***2 | Bolt | |
| 27 | B***3 | Washer | |
| 28 | B***0 | Bolt | |
| 31 | Z***0 | Pin mandrelPlate |
