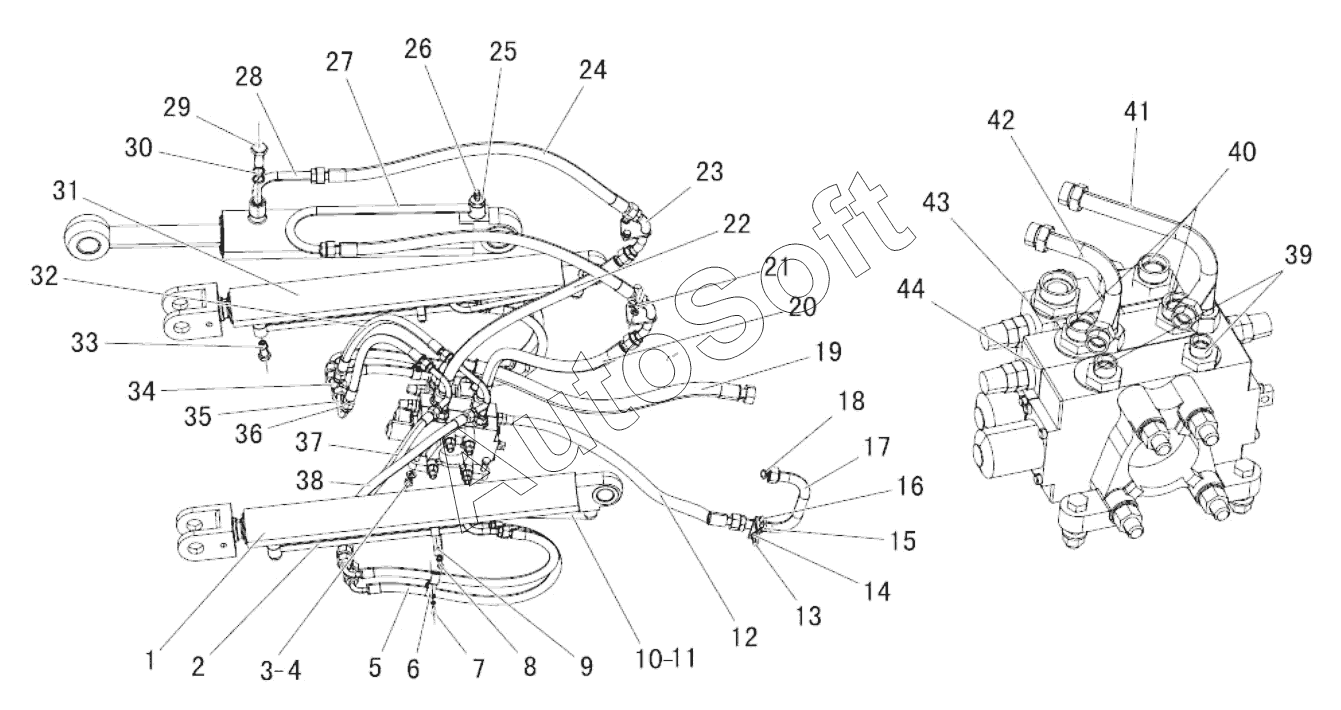

Каталог запасных частей к технике: SEM616B (2013). Working device hydraulic system
1
2
3
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
39
40
41
42
43
44
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***0 | Lifting cylinder | |
| 2 | Z***0 | Lift cylinder small chamber joint tube | |
| 3 | B***0 | Bolt | |
| 3 | B***3 | Washer | |
| 4 | B***1 | Nut | |
| 5 | Z***0 | Lifting cylinder pipe | |
| 6 | Z***0 | Clip | |
| 7 | B***0 | Bolt | |
| 7 | B***5 | Nut | |
| 7 | B***2 | Washer | |
| 8 | B***0 | Bole | |
| 8 | B***2 | Washer | |
| 9 | Z***0 | Clip | |
| 10 | Z***0 | Left lift cylinder big chamber joint tube | |
| 11 | Z***0 | Right lift cylinder big chamber joint tube | |
| 12 | Z***0 | High pressure hose assembly | |
| 13 | Z***0 | U bolt | |
| 14 | B***7 | Nut | |
| 14 | B***2 | Washer | |
| 15 | Z***0 | Bracket | |
| 16 | B***0 | Bolt | |
| 16 | B***2 | Washer | |
| 17 | Z***0 | Tube assembly | |
| 18 | B***0 | O-ring | |
| 19 | Z***0 | High pressure hose assembly | |
| 20 | Z***0 | High pressure hose assembly | |
| 21 | B***0 | Bolt | |
| 21 | B***2 | Washer | |
| 22 | Z***0 | High pressure hose assembly | |
| 23 | Z***0 | Middle joint tube | |
| 24 | Z***0 | High pressure oil tube | |
| 25 | Z***0 | Hollow bolt | |
| 26 | W***0 | Pressure tap | |
| 27 | Z***0 | Tilt cylinder small chamber joint tube | |
| 28 | Z***0 | Tilt cylinder small chamber joint tube | |
| 29 | Z***0 | Steering cylinder hollow blot | |
| 30 | B***6 | O-ring | |
| 31 | W***0 | Tilt cylinder | |
| 32 | Z***0 | High pressure hose assembly | |
| 33 | B***0 | O-ring | |
| 33 | Z***0 | Hollow bolt | |
| 34 | Z***0 | Lifting connector | |
| 35 | Z***0 | Lowering connector | |
| 36 | Z***9 | Nut | |
| 37 | Z***0 | High pressure hose assembly | |
| 38 | Z***0 | High pressure hose assembly | |
| 39 | B***2 | O-ring | |
| 39 | Z***0 | Transmission pump oil return joint | |
| 40 | Z***0 | Fitting | |
| 41 | Z***0 | Lifting t-connector | |
| 42 | Z***0 | Lowering t-connector | |
| 43 | Z***0 | Fitting | |
| 44 | W***B | Implement valve | |
| 44 | W***0 | Left overload valve | |
| 44 | W***0 | Right overload valve | |
| 44 | W***0 | Main relief valve |
