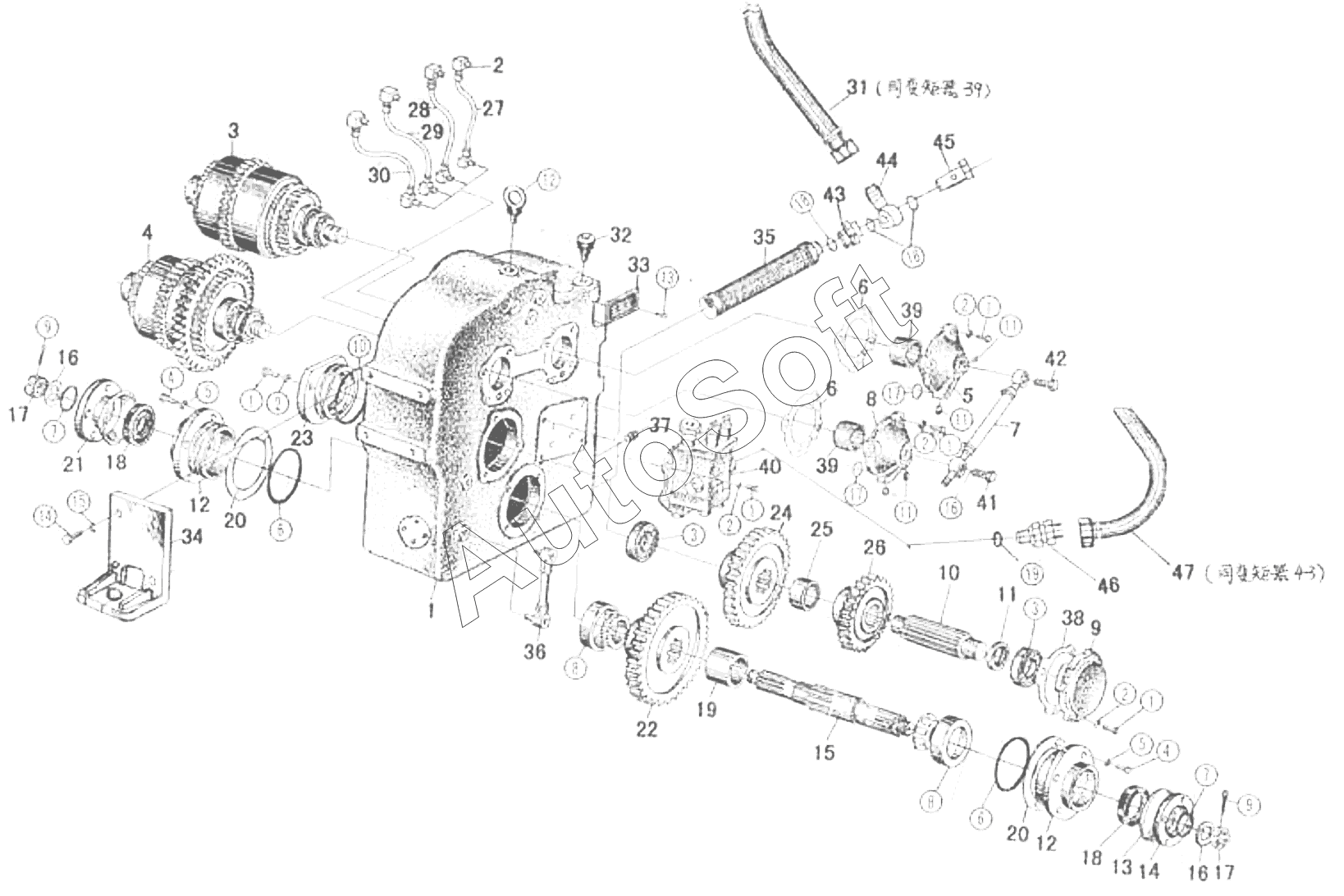

Каталог запасных частей к технике: SEM616B (2013). Transmission assembly
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
7.10
7.11
7.12
7.13
7.14
7.15
7.16
7.17
7.18
7.19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***0 | Gearbox housing | |
| 10 | W***0 | Countershaft | |
| 11 | W***0 | Retainer | |
| 12 | W***0 | Bearing carrier | |
| 13 | W***0 | dust boot | |
| 14 | W***0 | Front output flange | |
| 15 | W***0 | Output shaft | |
| 16 | W***0 | Washer | |
| 17 | W***0 | Hex nut | |
| 18 | B***5 | Sealing | |
| 19 | W***0 | Spacer sleeve | |
| 2 | W***0 | Right angle adapter | |
| 20 | W***0 | Adjustment shim | |
| 21 | W***0 | Rear output flange | |
| 22 | W***0 | Output gear | |
| 23 | W***0 | Countershaft end cap | |
| 24 | W***0 | Countershaft bull gear | |
| 25 | W***2 | Spacer ring | |
| 26 | W***0 | Countershaft pinion | |
| 27 | W***0 | Clutch oil line | |
| 28 | W***0 | Clutch oil line | |
| 29 | W***0 | Clutch oil line | |
| 3 | W***0 | Forward clutch shaft assembly | |
| 30 | W***0 | Clutch oil line | |
| 32 | Z***0 | Respirator assembly | |
| 33 | W***0 | Gearbox namelabel | |
| 34 | W***0 | Gearbox support | |
| 35 | W***0 | Oil screen | |
| 36 | W***0 | Oil indicator | |
| 37 | W***0 | Magnetic oil plug | |
| 38 | W***0 | Inlet cover gasket | |
| 39 | W***0 | Sleeve | |
| 4 | W***0 | Reverse clutch shaft assembly | |
| 40 | W***1 | Gear box control valve | |
| 41 | W***0 | Hollow bolt | |
| 42 | W***0 | Hollow bolt | |
| 43 | W***0 | Pipe adapter | |
| 44 | W***0 | Ball adapter | |
| 45 | W***0 | Hollow bolt | |
| 46 | W***0 | Gear box control valve connection fitting | |
| 47 | W***0 | High pressure oil pipe assembly | |
| 5 | W***5 | Oil inlet cap assembly | |
| 6 | W***0 | Inlet cover gasket | |
| 7 | W***0 | lubricating vitta assembly | |
| 7.1 | B***0 | Bolt | |
| 7.10 | B***8 | O-ring | |
| 7.11 | W***0 | plug | |
| 7.12 | W***0 | eye bolt | |
| 7.13 | W***0 | Rivet | |
| 7.14 | B***0 | Bolt | |
| 7.15 | B***5 | Washer | |
| 7.16 | W***0 | Combine gasket | |
| 7.17 | B***6 | O-ring | |
| 7.18 | W***0 | Combine gasket | |
| 7.19 | W***0 | Combine gasket | |
| 7.2 | B***3 | Lock washer | |
| 7.3 | B***3 | Bearing | |
| 7.4 | B***0 | Bolt | |
| 7.5 | B***3 | Lock washer | |
| 7.6 | B***0 | O-ring | |
| 7.7 | W***0 | O-ring | |
| 7.8 | W***0 | Bearing | |
| 7.9 | B***1 | cotter pin | |
| 8 | W***6 | Oil inlet cap assembly | |
| 9 | W***0 | Countershaft end cap |
