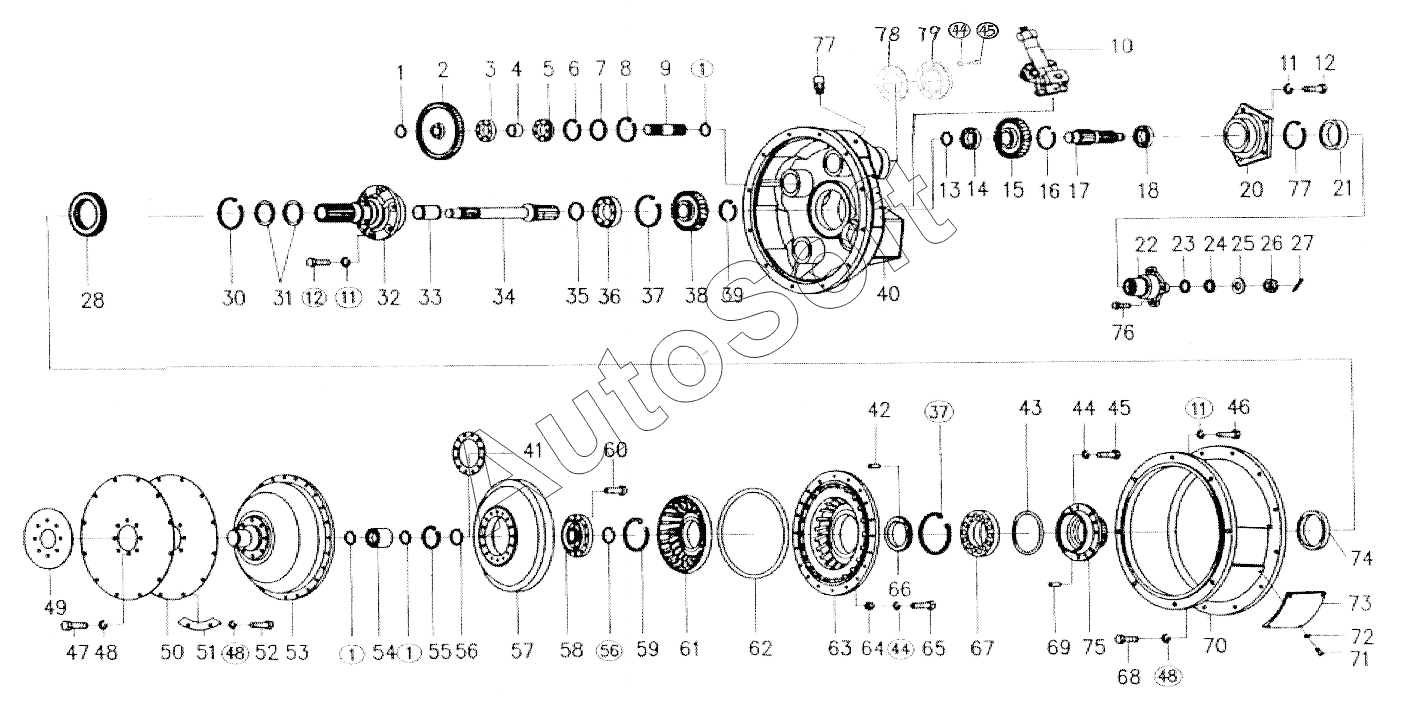

Каталог запасных частей к технике: SEM639B (2013). Torque converter assembly Z3B040000
1
1
1
1
1
2
3
5
6
8
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
27
28
30
31
32
34
35
36
37
37
38
39
40
43
44
44
44
46
47
48
48
48
50
52
53
54
55
56
56
57
59
61
62
63
63
64
65
67
68
70
71
72
74
75
77
77
78
79
Z3B040000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Z3B040000 | Z***0 | Torque converter assembly | |
| 1 | B***1 | Snap ring | |
| 2 | W***B | Driven gear | |
| 3 | B***6 | Bearing | |
| 5 | B***6 | Bearing | |
| 6 | B***0 | Lock ring | |
| 8 | B***3 | Snap ring | |
| 9 | W***1 | Drive pump shaft | |
| 10 | W***B | Drive pump shaft | |
| 11 | W***6 | Relief valve asy | |
| 12 | B***3 | Lock washer | |
| 13 | B***0 | Bolt | |
| 14 | B***2 | Snap ring | |
| 15 | B***1 | Bearing | |
| 16 | W***1 | Driven gear | |
| 17 | B***3 | Snap ring | |
| 18 | W***1 | Output shaft | |
| 19 | B***3 | Bearing | |
| 20 | W***1 | Seal flange | |
| 21 | W***0 | Oil seal | |
| 22 | W***1 | Coupling flang | |
| 27 | B***5 | Spilt | |
| 28 | W***B | Driving gear on drive pump | |
| 30 | B***2 | Snap ring | |
| 31 | Z***0 | Seal ring | |
| 32 | W***1 | Stator boss | |
| 34 | W***1 | Driving shaft | |
| 35 | W***0 | Seal ring | |
| 36 | B***7 | Bearing | |
| 37 | B***6 | Snap ring | |
| 38 | W***1 | Driving gear | |
| 39 | B***2 | Snap ring | |
| 40 | W***1 | Case | |
| 43 | B***1 | O ring | |
| 44 | B***2 | Lock washer | |
| 46 | B***5 | Bolt | |
| 47 | B***0 | Bolt | |
| 48 | B***3 | Lock washer | |
| 50 | W***0 | Flexibility plank | |
| 52 | B***5 | Bolt | |
| 53 | W***1 | Coupling wheel | |
| 54 | W***0 | Needle roller bearing | |
| 55 | B***2 | Snap ring | |
| 56 | B***2 | Snap ring | |
| 57 | W***3 | Turbine | |
| 59 | B***2 | Snap ring | |
| 61 | W***2 | Stator | |
| 62 | W***0 | O ring | |
| 63 | W***1 | Impeller | |
| 63 | W***0 | Impeller assembly | |
| 64 | B***7 | Nut | |
| 65 | B***0 | Bole | |
| 67 | B***2 | Bearing | |
| 68 | B***0 | Bolt | |
| 70 | W***0 | Flywheel case | |
| 71 | B***5 | Bolt | |
| 72 | B***2 | Lock washer | |
| 74 | W***0 | Oil seal | |
| 75 | W***1 | Impeller boss | |
| 77 | Z***0 | Connector | |
| 78 | Z***0 | Washer | |
| 79 | W***0 | Cover |
