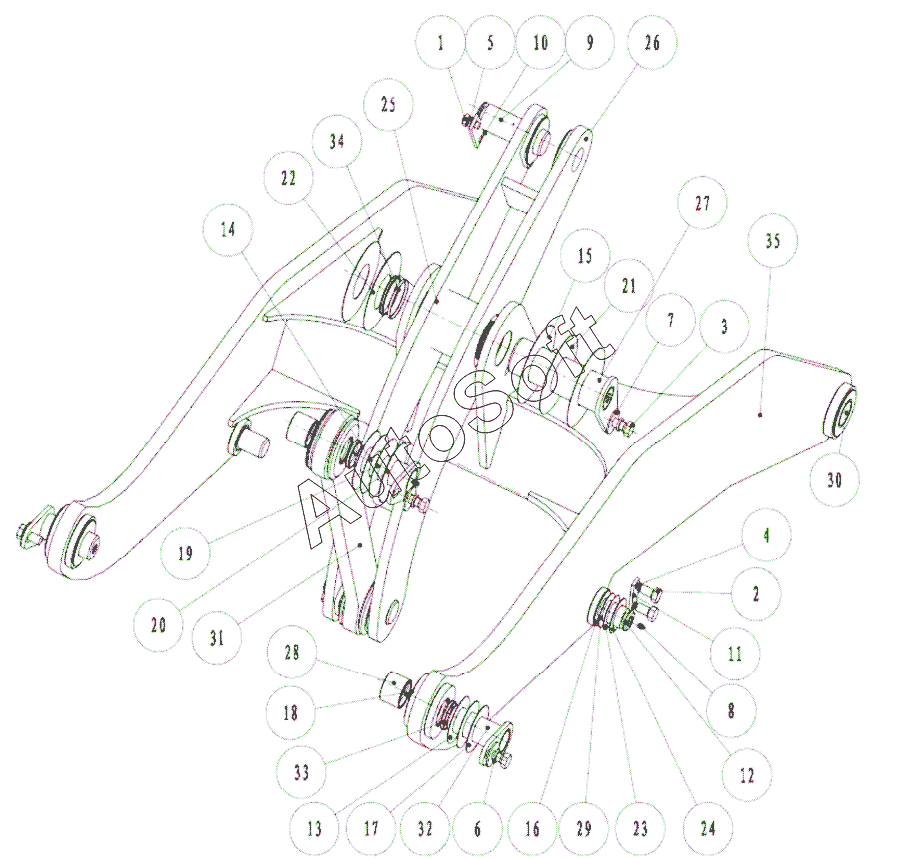

Каталог запасных частей к технике: SEM639B (2013). Boom device assembly Z3A102000000
Z3A102000000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
Z331010130
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Z331010130 | Z***0 | Dust seal | |
| Z3A102000000 | Z***0 | Boom device assembly | |
| 1 | B***0 | Bolt | |
| 2 | B***5 | Bolt | |
| 3 | B***0 | Bolt | |
| 4 | B***3 | Lock washer | |
| 5 | B***4 | Washer | |
| 6 | B***5 | Washer | |
| 7 | B***4 | Washer | |
| 8 | B***0 | Oil cup | |
| 9 | Z***0 | Pin | |
| 10 | Z***0 | Shaft positioning plate | |
| 11 | Z***0 | Shaft positioning plate | |
| 12 | Z***0 | Pin | |
| 13 | Z***0 | Adjustment shim | |
| 14 | Z***0 | Adjusting gasket | |
| 15 | Z***0 | Adjusting gasket | |
| 16 | Z***0 | Adjusting gasket | |
| 17 | Z***0 | Adjustment shim | |
| 18 | Z***0 | Adjustment shim | |
| 19 | Z***0 | Adjusting gasket | |
| 20 | Z***0 | Adjusting gasket | |
| 21 | Z***0 | Adjusting gasket | |
| 22 | Z***0 | Adjusting gasket | |
| 23 | Z***0 | Adjusting gasket | |
| 24 | Z***0 | Adjusting gasket | |
| 25 | Z***2 | Bushing | |
| 26 | N***0 | Rocker arm | |
| 27 | Z***0 | Rocker arm pin | |
| 28 | Z***1 | Bushing | |
| 29 | Z***1 | Bushing | |
| 30 | Z***1 | Bushing | |
| 31 | N***0 | Linkage rod | |
| 32 | Z***0 | Pin assembly | |
| 33 | B***6 | Oil seal | |
| 35 | Z***1 | Lift arm |
