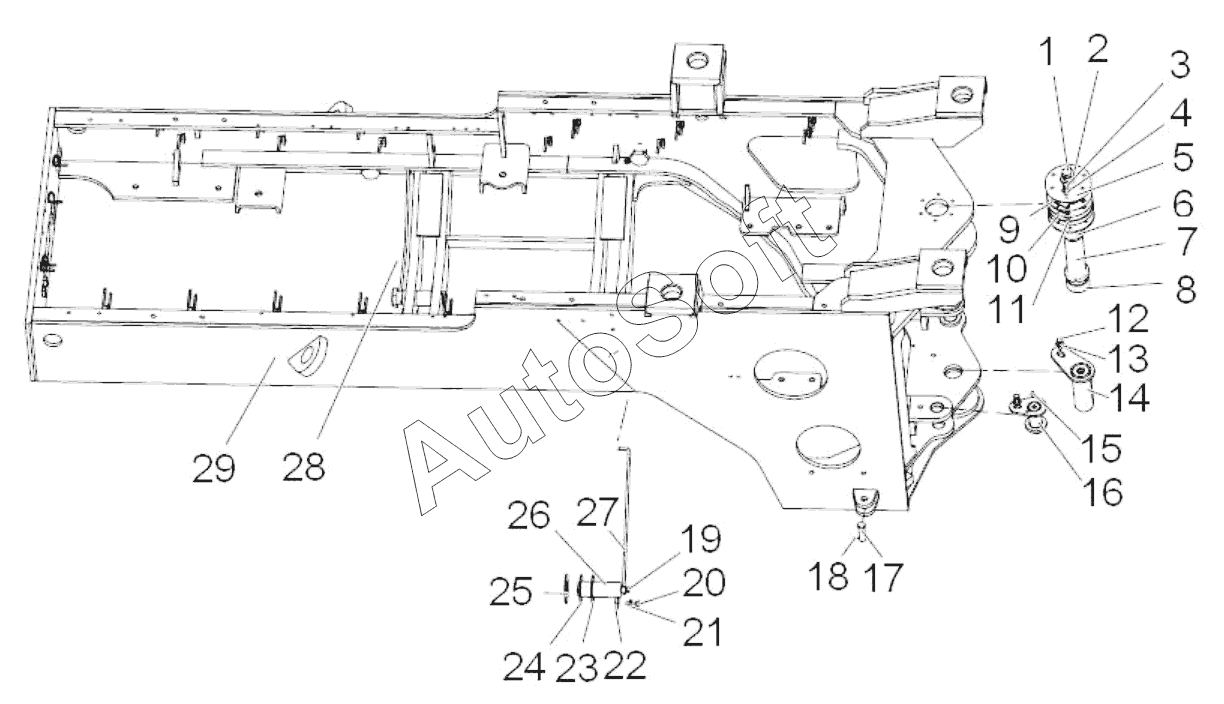

Каталог запасных частей к технике: SEM639B (2013). Rear frame assembly Z3B00300000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Z3B00300000 | Z***0 | Rear frame assembly | |
| 1 | B***0 | Bolt | |
| 2 | B***4 | Washer | |
| 3 | B***5 | Bolt | |
| 4 | B***2 | Washer | |
| 5 | Z***0 | Pin mandrelPlate | |
| 6 | Z***0 | Upper spacer | |
| 7 | Z***0 | Hinged pin assembly | |
| 8 | Z***0 | Lower spacer | |
| 9 | Z***0 | Adjustment shim | |
| 10 | Z***0 | Adjustment shim | |
| 11 | Z***0 | Adjustment shim | |
| 12 | B***0 | Bolt | |
| 13 | B***3 | Washer | |
| 14 | Z***0 | Hinged pin assembly | |
| 15 | B***0 | Oil cup | |
| 16 | Z***0 | Pin assembly | |
| 17 | Z***0 | Pin | |
| 18 | B***6 | Pin | |
| 19 | B***2 | Bolt | |
| 20 | B***0 | Bolt | |
| 21 | B***3 | Washer | |
| 22 | Z***0 | Shaft positioning plate | |
| 23 | Z***0 | Adjustment shim | |
| 24 | Z***0 | Trimmed gasket | |
| 25 | Z***0 | Trimmed gasket | |
| 26 | Z***0 | Oscillate frame pin | |
| 27 | Z***0 | Lubricating line | |
| 28 | Z***0 | Lubricating lineII | |
| 29 | Z***0 | Rear frame assembly |
