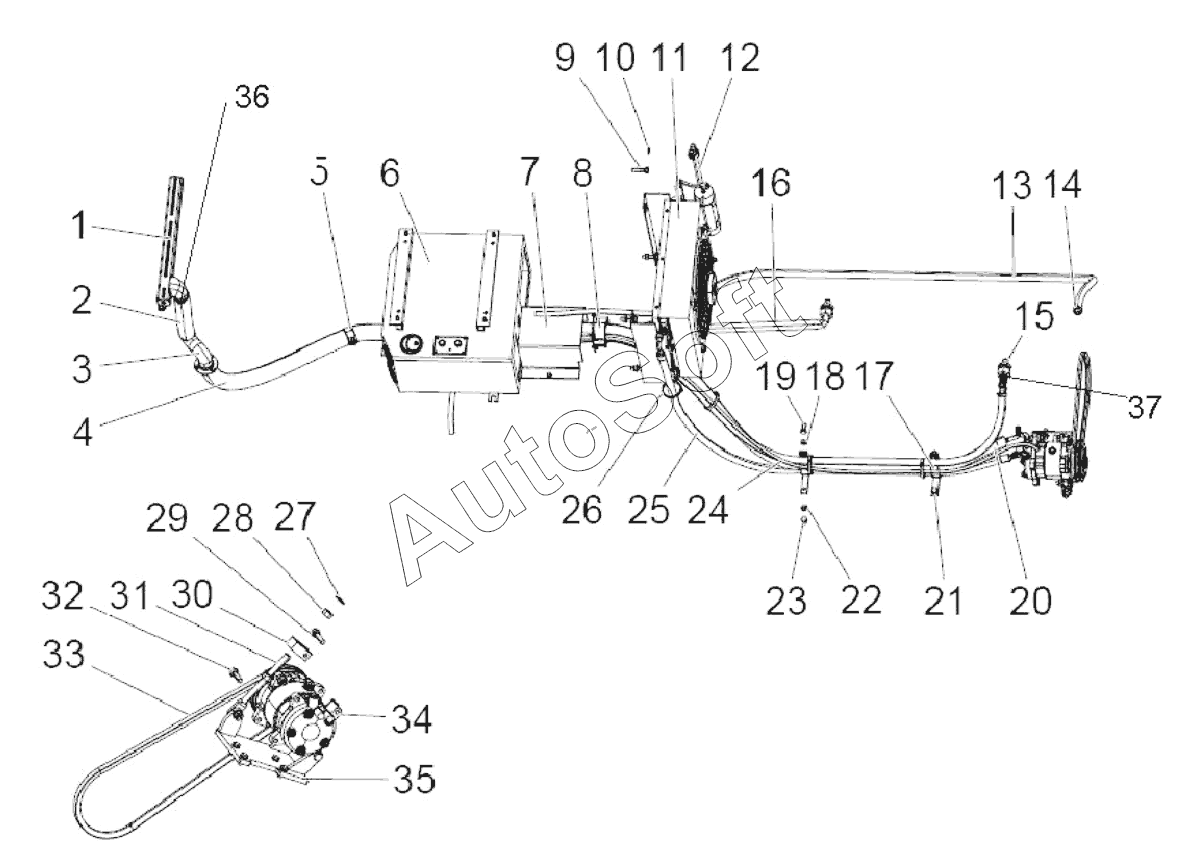

Каталог запасных частей к технике: SEM639B (2013). Air conditioning system assembly Z3B721000
Z3B721000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Z3B721000 | Z***0 | Air conditioning system assembly | |
| 1 | W***7 | Defroster | |
| 2 | W***8 | Inner defrosting | |
| 3 | W***9 | Coupler | |
| 4 | W***0 | Outer defrosting tube | |
| 5 | Z***0 | Clip | |
| 6 | W***1 | Evaporator | |
| 7 | Z***0 | Coupler cover | |
| 8 | W***1 | Tube bracket assembly | |
| 9 | B***5 | Bolt | |
| 10 | B***3 | Washer | |
| 11 | W***6 | Condenser | |
| 12 | W***3 | Hose assembly | |
| 13 | W***0 | Warm water PipeI | |
| 14 | B***0 | Hose clamp | |
| 15 | Z***0 | Connection fitting | |
| 16 | W***2 | Pompeii | |
| 17 | Z***0 | Clip | |
| 18 | B***8 | Nut | |
| 19 | B***5 | Bolt | |
| 20 | W***6 | To compressor tube | |
| 21 | Z***0 | Tube bracketed | |
| 22 | B***2 | Washer | |
| 23 | B***0 | Bolt | |
| 24 | W***2 | HVAC harness | |
| 25 | W***4 | Cool high pressure hose | |
| 26 | W***A | Clip | |
| 27 | B***3 | Washer | |
| 28 | B***1 | Nut | |
| 29 | B***0 | Bolt | |
| 30 | Z***0 | Retaining plate | |
| 31 | Z***0 | Compressor adjusting rod | |
| 32 | B***5 | Bolt | |
| 33 | W***3 | Compressor belt | |
| 34 | W***B | Compressor | |
| 35 | Z***0 | Compressor bracket | |
| 36 | N***0 | Hose clamp | |
| 37 | W***B | Manul water Valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
