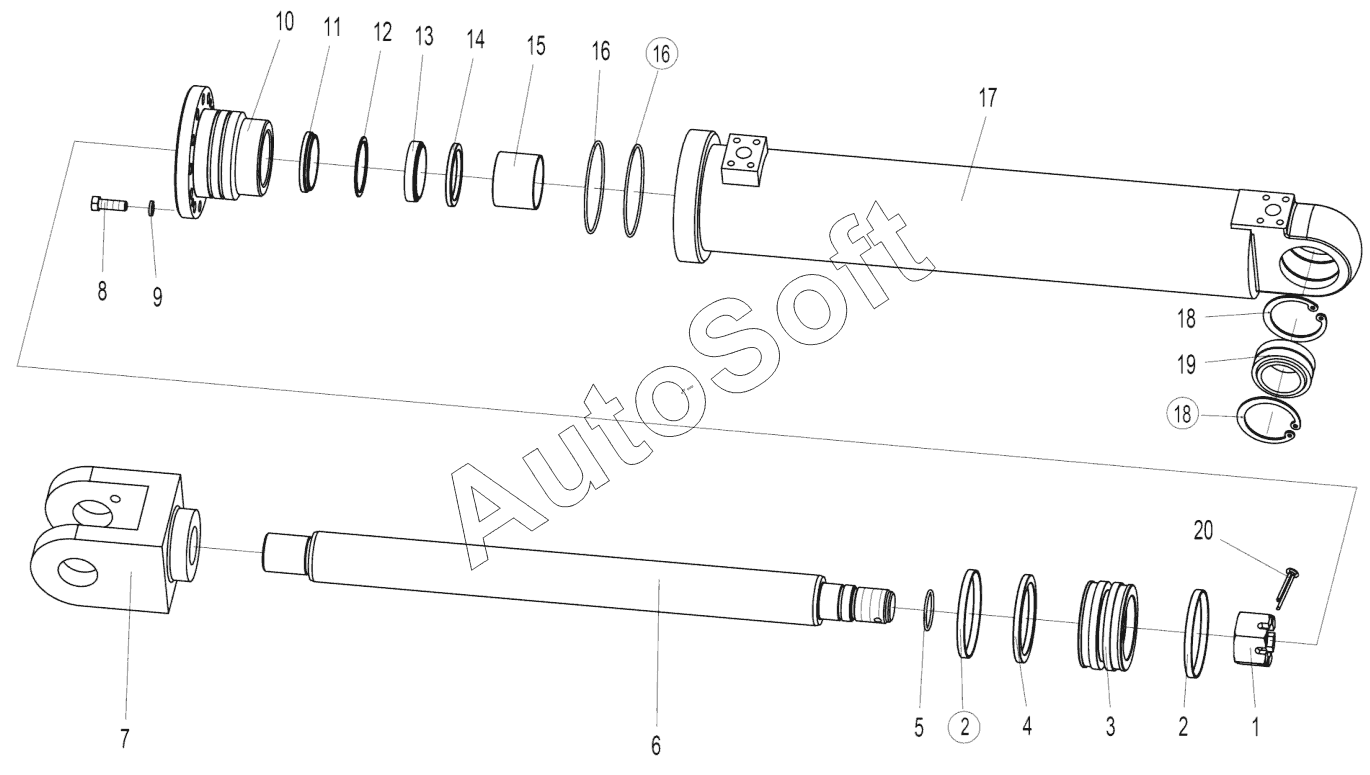

Каталог запасных частей к технике: SEM636D (2013). Lifting cylinder
11
20
19
18
18
17
16
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***0 | Slot nut | |
| 2 | S***5 | Support ring D80xd75x9.5 | |
| 3 | W***0 | Piston | |
| 4 | C***g | Combined slide ring | |
| 5 | O***1 | O-ring 45x3.1 | |
| 6 | W***0 | Piston rod | |
| 7 | W***0 | Forked head | |
| 8 | B***5 | Bolt | |
| 9 | B***3 | Lock washer | |
| 10 | W***0 | Guide sleeve | |
| 11 | D***1 | Dust ring D75xd63x11 | |
| 12 | S***2 | Snap ring D75xd63x2 | |
| 13 | s***r | seal ring of parker | |
| 14 | C***3 | Combined slide ring ZHQd63 | |
| 15 | W***0 | Combined bearing | |
| 16 | O***1 | O-ring 110x3.1 | |
| 17 | W***0 | Cylider block | |
| 18 | B***3 | Snap ring | |
| 19 | B***5 | Joint bearing | |
| 20 | B***0 | Split pin |
