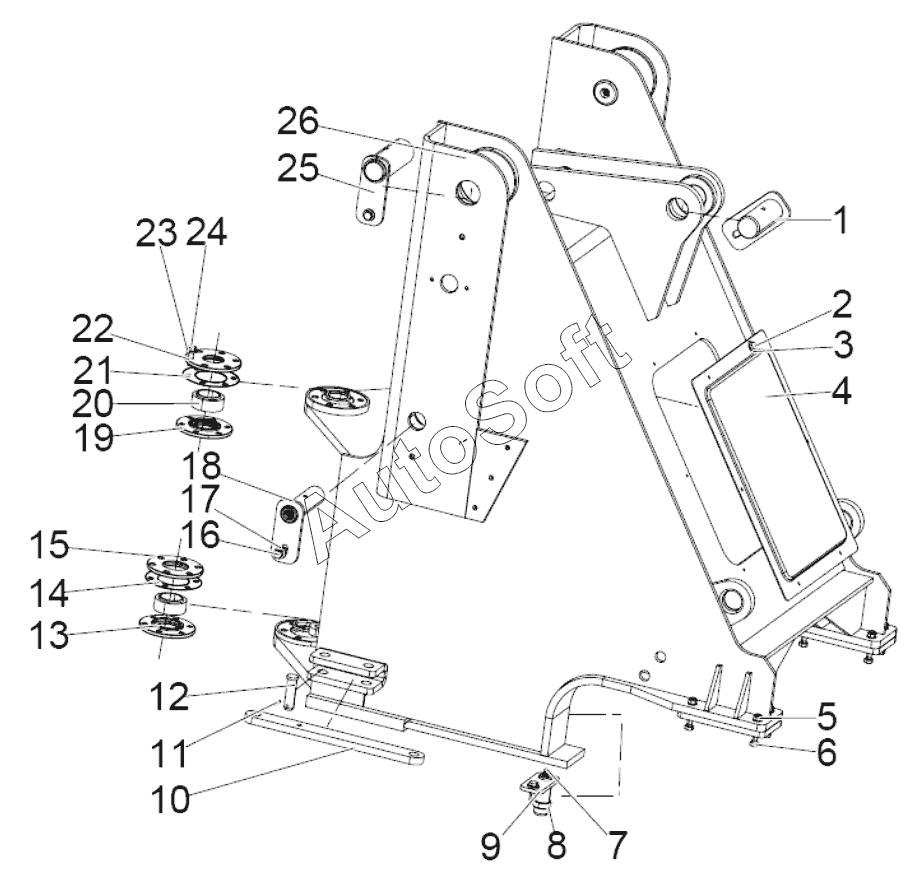

Каталог запасных частей к технике: SEM616B (2014). Front frame
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***0 | Tipping bucket cylinder pin shaft | |
| 2 | B***2 | Bolt | |
| 3 | B***2 | Washer | |
| 4 | Z***0 | The small coner | |
| 5 | B***4 | Nylon lock nut | |
| 6 | B***0 | Bolt | |
| 7 | B***0 | Grease cup | |
| 8 | Z***0 | Bearing pad | |
| 9 | Z***0 | Steering cylinder hinge assembly | |
| 10 | Z***6 | Locking rod | |
| 11 | B***6 | Pin | |
| 12 | Z***0 | Pin | |
| 13 | Z***0 | The lower hinged lower bearing cover | |
| 14 | Z***0 | Hinged adjustment pad | |
| 15 | Z***0 | The lower hinged on the bearing cap | |
| 16 | B***5 | Bolt | |
| 17 | B***3 | Washer | |
| 18 | Z***0 | Lift cylinder pin shaft assembly | |
| 19 | Z***0 | Hinged on the lower bearing cover | |
| 20 | B***2 | Joint bearing | |
| 21 | Z***0 | Hinged adjustment pad | |
| 22 | Z***0 | Hinged on the bearing cap | |
| 23 | B***2 | Washer | |
| 24 | B***0 | Bolt | |
| 25 | Z***0 | Boom pin shaft assembly | |
| 26 | Z***0 | The front frame assembly |
