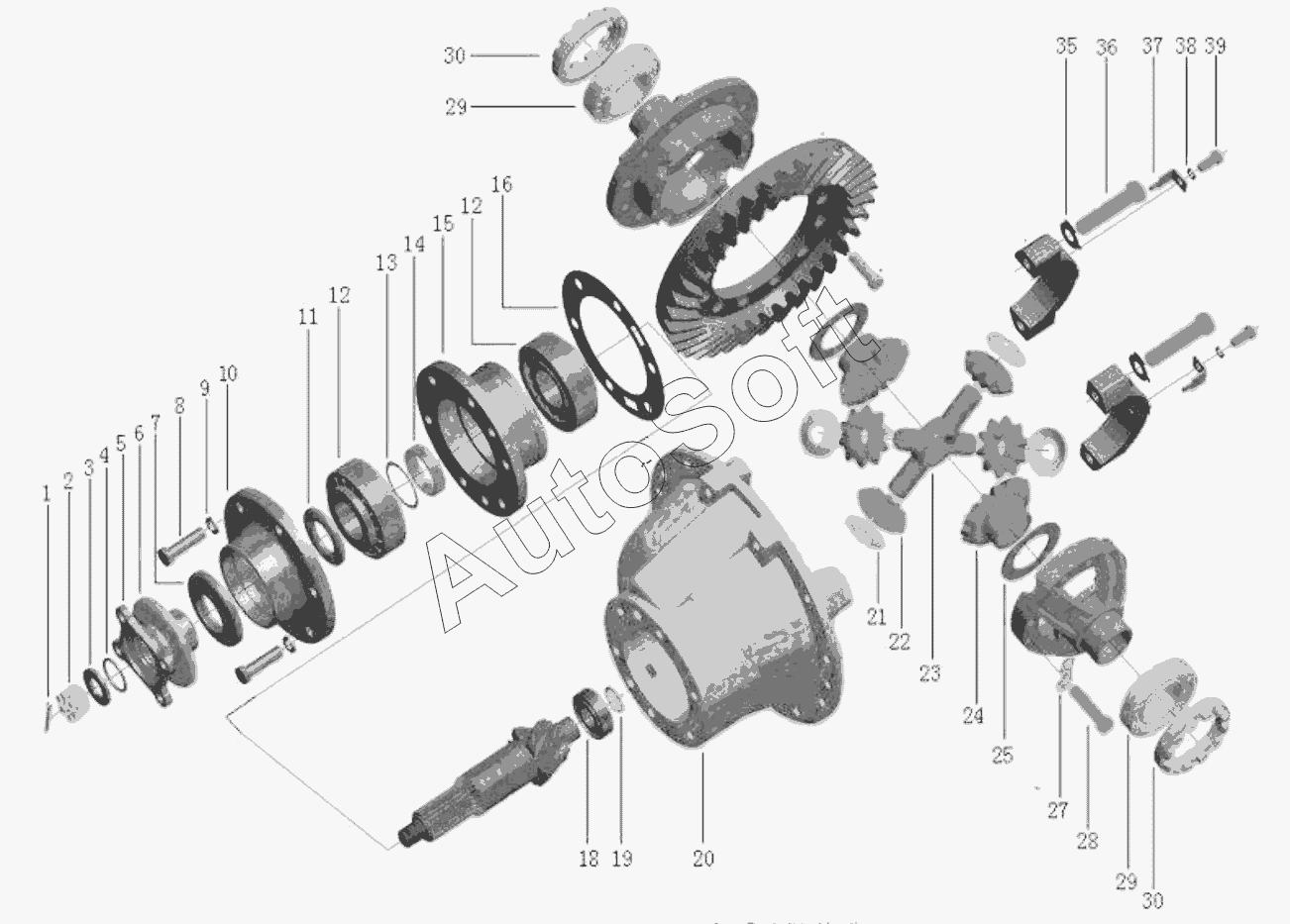

Каталог запасных частей к технике: SEM616B (2014). Main reducer & Differential assembly
28
20
21
22
23
24
25
26
27
19
29
29
30
30
34
35
36
37
38
39
10
2
3
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***5 | Pin | |
| 2 | W***0 | Nut | |
| 3 | W***0 | Washer | |
| 4 | W***0 | O-ring | |
| 5 | W***0 | Flange | |
| 6 | W***0 | Dustproof cover | |
| 7 | B***5 | Sealing | |
| 8 | B***6 | Bolt | |
| 9 | B***3 | Lock washer | |
| 10 | W***0 | Bearing cover | |
| 11 | W***0 | Bearing thrust washer | |
| 12 | B***9 | Bearing | |
| 13 | W***0 | Bearing adjusting washer | |
| 14 | W***0 | Bearing sleeve | |
| 15 | W***0 | Sleeve | |
| 16 | W***0 | Adjusting washer | |
| 17 | B***7 | Bearing | |
| 18 | B***1 | Ring | |
| 19 | B***5 | Pin | |
| 20 | W***0 | Main reducer case | |
| 21 | W***0 | Planet gear washer | |
| 22 | W***0 | Planet gear | |
| 23 | W***0 | Planet gear shaft | |
| 24 | W***0 | Gear | |
| 25 | W***0 | Gear washer | |
| 26 | D***e | Differential case | |
| 27 | W***0 | Lock washer | |
| 28 | W***0 | Bolt | |
| 29 | B***8 | Bearing | |
| 30 | W***0 | Adjusting nut | |
| 34 | W***0 | Bearing cover | |
| 35 | W***0 | Lock washer | |
| 36 | B***0 | Bolt | |
| 37 | W***0 | Adjusting nut washer | |
| 38 | B***2 | Lock washer | |
| 39 | B***6 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
