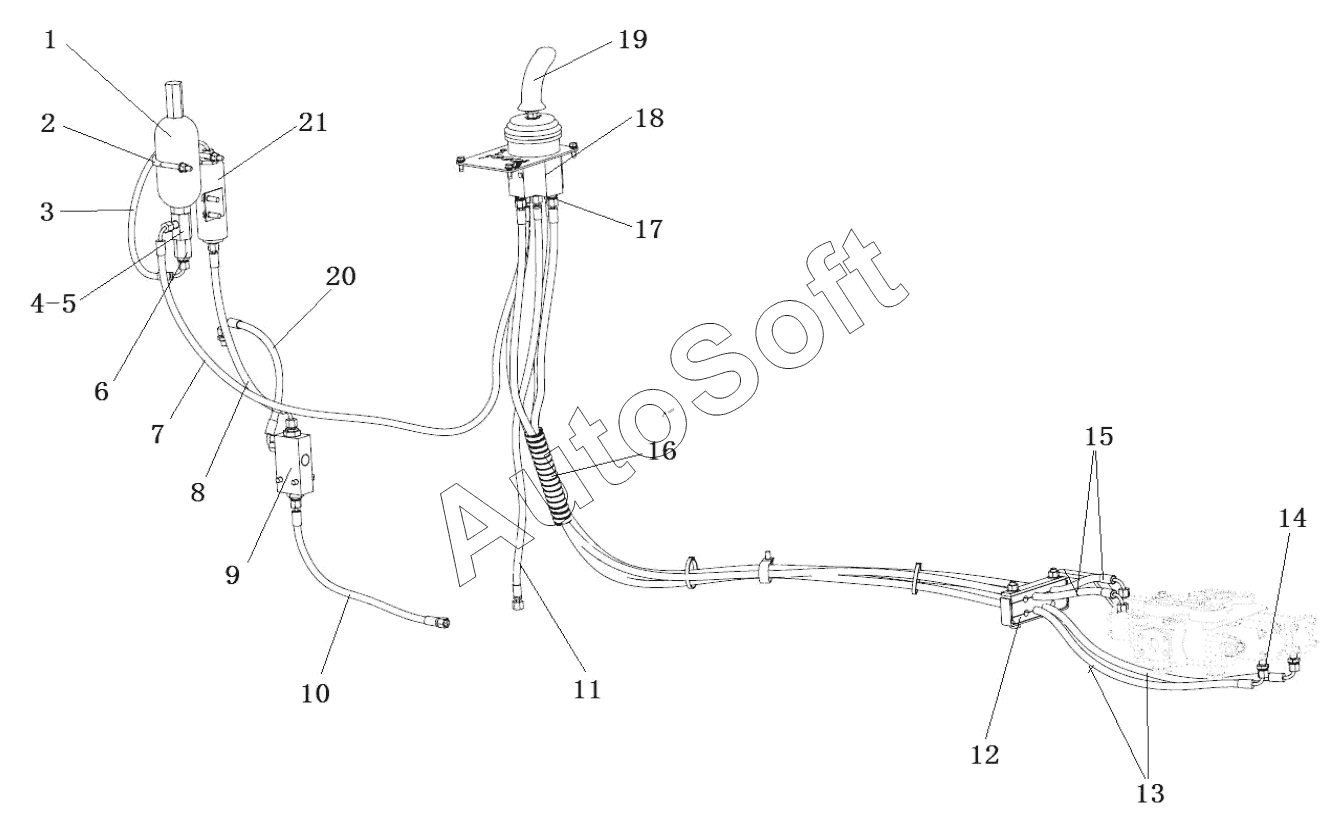

Каталог запасных частей к технике: SEM636D (2016). Pilot hydraulic system
1
1
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***5 | O-ring | |
| 1 | W***0 | Accumulator | |
| 2 | B***3 | Lock nut | |
| 2 | Z***0 | U bolt | |
| 3 | Z***0 | Pilot hose | |
| 4 | W***0 | Pressure tap | |
| 5 | Z***9 | Tee connection assembly | |
| 6 | W***B | Check valve | |
| 7 | Z***0 | Joint | |
| 7 | Z***5 | Pilot hose assembly | |
| 8 | Z***3 | Pipe | |
| 9 | W***0 | Selection valve | |
| 10 | Z***3 | Hose | |
| 11 | Z***1 | Pipe | |
| 12 | Z***3 | Pilot pipe clamp | |
| 12 | Z***1 | Support | |
| 12 | Z***0 | Bracket | |
| 12 | Z***0 | Sleeve | |
| 13 | Z***0 | Hose | |
| 14 | Z***0 | Connetion fitting | |
| 15 | 5***3 | Pipe | |
| 16 | Z***8 | Hose cover | |
| 17 | Z***0 | Joint | |
| 18 | W***A | Pilot valve | |
| 19 | W***0 | Handle assemble | |
| 20 | B***2 | O- ring | |
| 20 | Z***4 | Pipe | |
| 20 | Z***0 | Connection fitting | |
| 21 | W***A | Pressure filter | |
| 21 | W***A | Filter |
