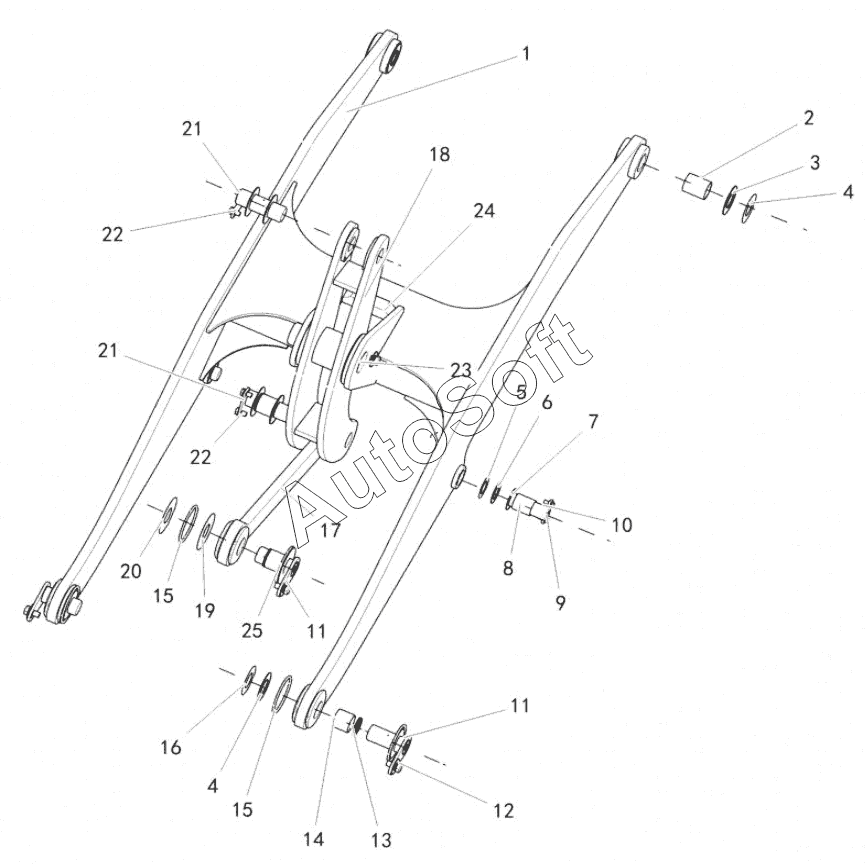

Каталог запасных частей к технике: SEM636D (2016). Lift arm assembly
13
25
24
23
22
22
21
21
20
20
20
20
19
18
17
16
15
15
14
1
12
12
11
11
10
10
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | Lift arm | |
| 2 | Z***1 | Bushing | |
| 3 | Z***0 | Adjustment shim | |
| 4 | Z***0 | Adjustment shim | |
| 5 | Z***0 | Adjusting gasket | |
| 6 | Z***0 | Adjusting gasket | |
| 7 | Z***0 | Adjusting gasket | |
| 8 | Z***1 | Bushing | |
| 9 | Z***0 | Pin | |
| 10 | B***0 | Bolt | |
| 10 | B***3 | Lock washer | |
| 10 | Z***0 | Shaft positioning plate | |
| 11 | Z***0 | Pin assembly | |
| 12 | B***0 | Bolt | |
| 12 | B***4 | Washer | |
| 13 | B***6 | Oil seal | |
| 14 | Z***1 | Bushing | |
| 15 | Z***0 | Dust seal | |
| 16 | Z***0 | Adjustment shim | |
| 17 | N***0 | Linkage rod | |
| 18 | N***0 | Rocker arm | |
| 19 | Z***0 | Adjusting gasket | |
| 20 | Z***0 | Adjusting gasket | |
| 20 | Z***0 | Adjusting gasket | |
| 20 | Z***0 | Adjusting gasket | |
| 20 | Z***0 | Adjusting gasket | |
| 21 | Z***0 | Pin | |
| 22 | Z***0 | Shaft positioning plate | |
| 23 | Z***0 | Rocker arm pin | |
| 24 | Z***0 | Lock plate | |
| 25 | Z***0 | Adjusting gasket |
